Пластина скольжения поршня E39092 John Deere

Пластина скольжения поршня E39092 John Deere

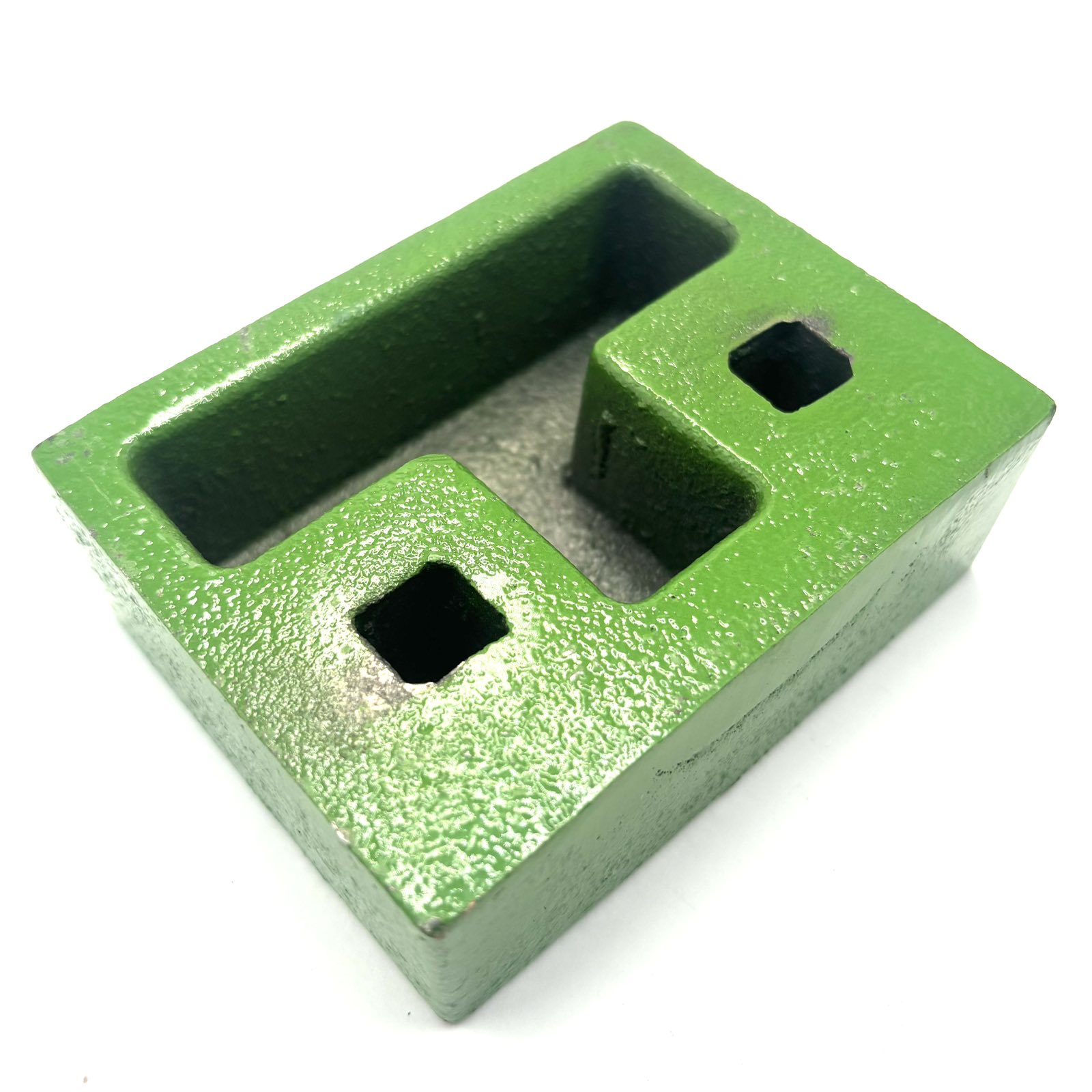

Пластина E39092 является направляющей опорой поршня пресс-подборщика John Deere. Она работает в контакте с направляющей поверхностью прессовальной камеры и помогает удерживать поршень на заданной траектории.

При ремонте проверяйте выработку пластины, её крепление и зазор до направляющей. Чрезмерный зазор допускает смещение поршня, а задиры или неправильная регулировка могут затруднять его движение.

Принцип работы

• Пластина закрепляется на поршне и движется вместе с ним.
• Её рабочая поверхность скользит по сопряжённой направляющей во время рабочего и обратного хода.
• Контакт с направляющей ограничивает смещение поршня в направлении этого контакта.
• Исправные поверхности и правильно установленный зазор обеспечивают движение без чрезмерного люфта.
• Истирание пластины увеличивает зазор, а неравномерная выработка может способствовать перекосу поршня.

Место установки

На поршне прессовальной камеры, в зоне его контакта с направляющей.

Работает совместно с компонентами

• Поршень прессовальной камеры.
• Направляющая поверхность, по которой скользит пластина.

Характеристики

• Тип: пластина скольжения поршня.
• Артикул: E39092.
• Обозначение производителя: Poland.
• Страна происхождения: Польша.
• Назначение: направление поршня в прессовальной камере.
• Количество в механизме: 1 шт. по схеме John Deere 332–336.

Совместимость

Пресс-подборщики John Deere: 330, 332, 336, 339, 342, 346, 349, 359.

John Deere: 456, 459, 466.

Признаки износа

• Уменьшение толщины и неравномерное истирание рабочей поверхности.
• Глубокие борозды, задиры, трещины или сколы.
• Увеличенный зазор между пластиной и направляющей.
• Повреждение крепления или смещение пластины на поршне.

Замену пластины совмещайте с осмотром направляющей и регулировкой зазора по инструкции пресс-подборщика. Это поможет восстановить правильное положение поршня.
