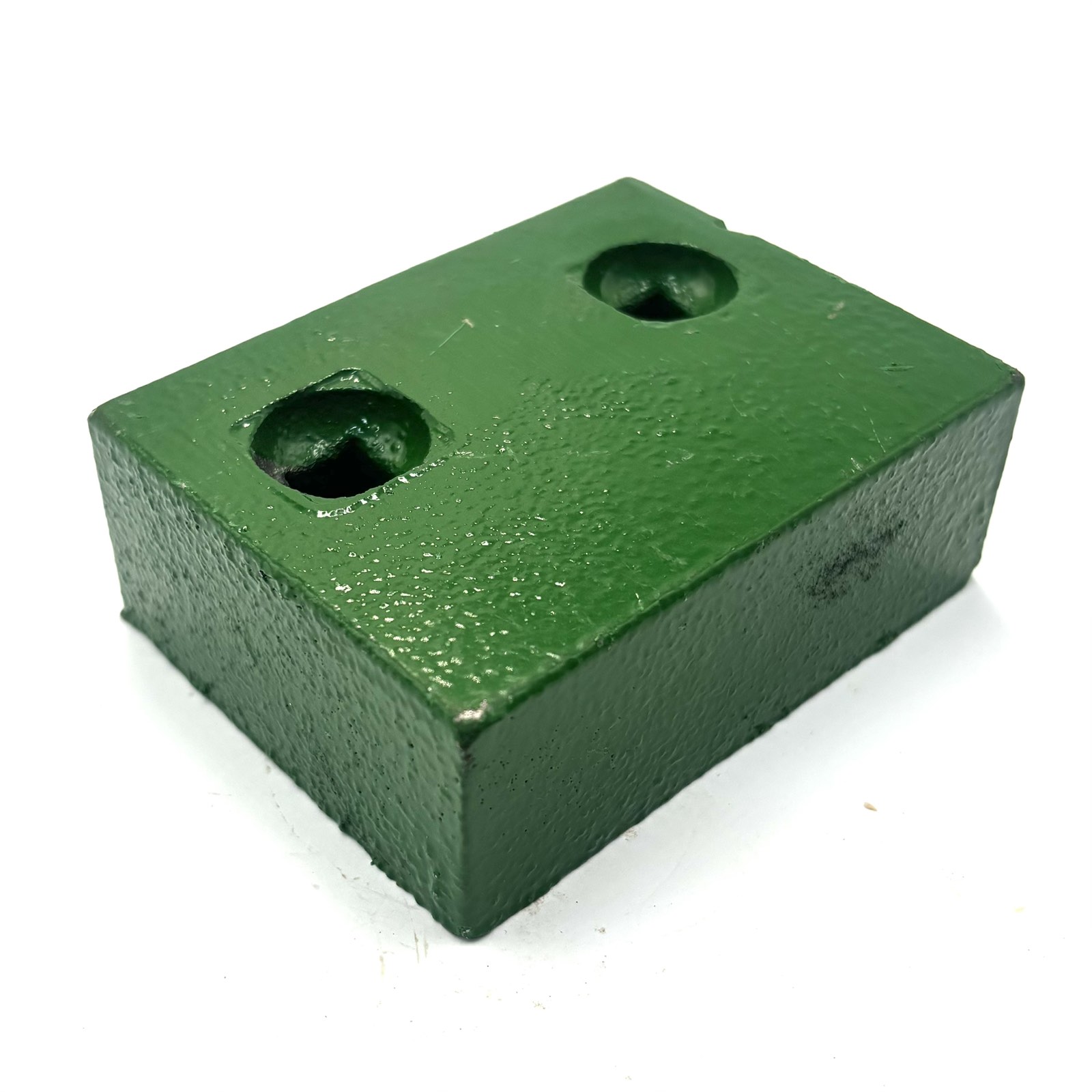

Пластина скольжения поршня E39092 John Deere

Пластина скольжения поршня E39092 John Deere

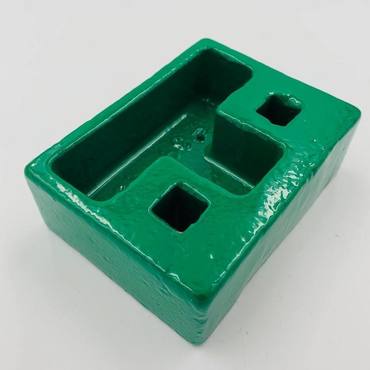

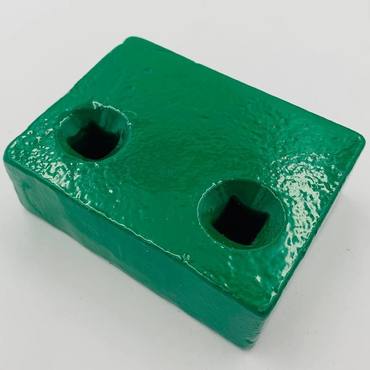

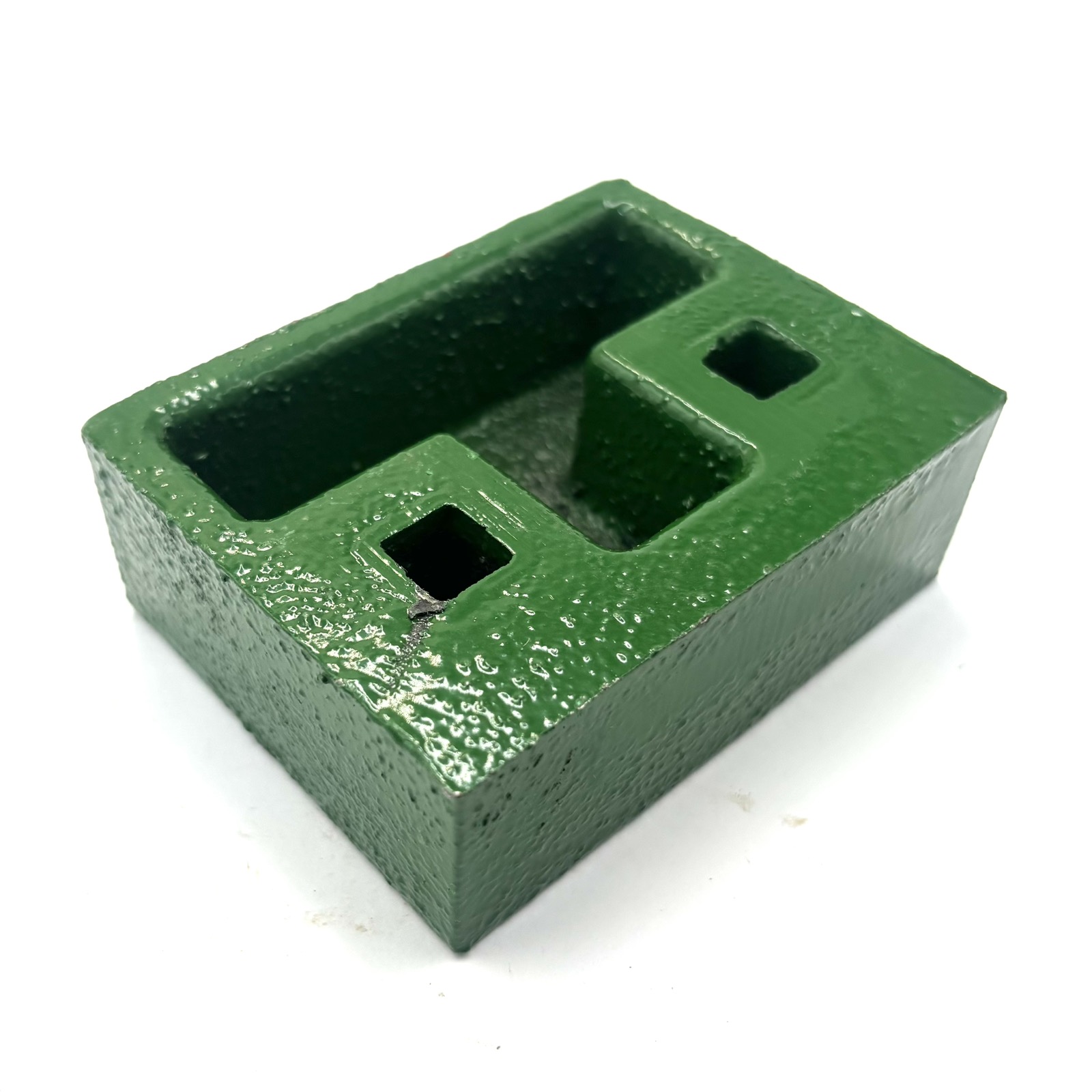

Пластина скольжения E39092 является направляющим элементом поршня пресс-подборщика John Deere. Работает в сопряжении с направляющей поверхностью прессовальной камеры и помогает поддерживать положение поршня при его возвратно-поступательном движении.

При ремонте проверяйте толщину изношенной пластины, её крепление и состояние направляющей. Увеличенный зазор в этом сопряжении может вызывать люфт и перекос поршня, поэтому замену нужно сочетать с проверкой регулировки.

Принцип работы

• Пластина закреплена на поршне и перемещается вместе с ним.
• Её рабочая поверхность скользит по соответствующей направляющей поверхности прессовальной камеры.
• Через контакт с направляющей пластина ограничивает смещение поршня в направлении этого контакта.
• При исправных поверхностях и правильно отрегулированном зазоре поршень движется без чрезмерного люфта в этом сопряжении.
• Износ пластины увеличивает зазор, а задиры или неравномерный износ могут затруднять скольжение.

Место установки

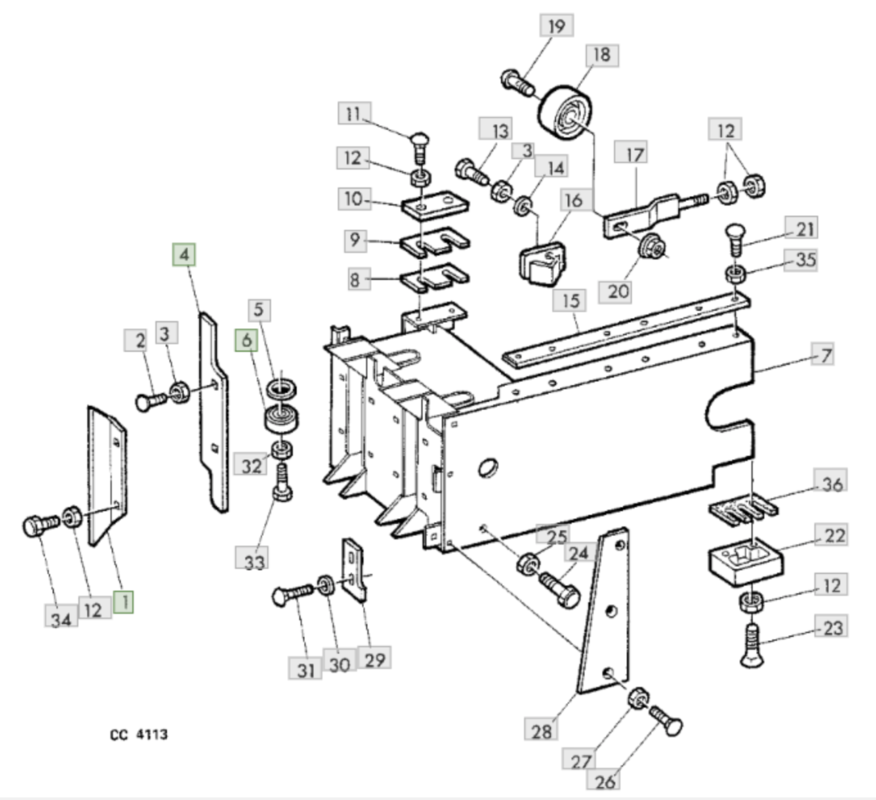

На поршне прессовальной камеры, в зоне его контакта с направляющей. В схеме AgroVIP для John Deere 332–336 деталь обозначена позицией 22.

Работает совместно с компонентами

• Поршень прессовальной камеры, на котором закреплена пластина.
• Направляющая поверхность, по которой скользит пластина.

Характеристики

• Тип: пластина скольжения поршня.
• Артикул: E39092.
• Назначение: направляющая опора поршня в прессовальной камере.
• Особенность: рабочий контакт скольжения с направляющей.
• Количество в механизме John Deere 332–336: 1 шт. по схеме AgroVIP.
• Производитель: зависит от исполнения товара, требует уточнения.

Совместимость

John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 342, John Deere 346, John Deere 349, John Deere 359, John Deere 456, John Deere 459, John Deere 46

Признаки износа

• Уменьшение толщины и неравномерный износ рабочей поверхности.
• Глубокие борозды, задиры, трещины или сколы.
• Увеличенный зазор между пластиной и направляющей.
• Повреждение крепления или смещение пластины на поршне.

Замена изношенной пластины с проверкой направляющей и регулировкой зазора помогает восстановить правильное положение поршня.
