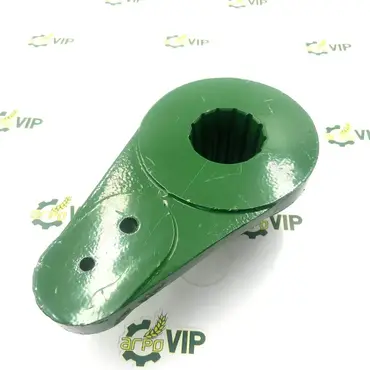

Плечо маховика E38920 рычаг пресс-подборщика John Deere - 2 отв.

Плечо маховика E38920 John Deere - рычаг, 2 отверстия

Плечо маховика E38920 - рычаг предохранительного соединения пресс-подборщика John Deere. Работает в составе привода со срезным элементом. Предлагаемое исполнение имеет два отверстия.

Состояние рычага и посадочных отверстий влияет на передачу нагрузки без лишнего люфта. Разбитые отверстия могут создавать ударные нагрузки на срезной элемент и вызывать его преждевременное разрушение.

Принцип работы

• Рычаг участвует в передаче крутящего момента в соединении маховика с приводом.
• Силовую связь обеспечивает установленный по схеме срезной элемент.
• При перегрузке срезной элемент разрушается и разъединяет передачу усилия через это соединение.
• При исправных посадках нагрузка передается без чрезмерного люфта и ударов.
• Износ отверстий или деформация рычага нарушают посадку и условия работы предохранительного соединения.

Место установки

В предохранительном соединении привода маховика пресс-подборщика. Способ посадки рычага и использование двух отверстий определяют по схеме конкретного исполнения.

Работает совместно с компонентами

• Маховик и сопряженные элементы его привода.
• Срезной элемент предусмотренного для этого соединения исполнения.

Характеристики

• Тип: плечо маховика, рычаг предохранительного соединения.
• Артикул: E38920.
• Количество отверстий: 2, по предоставленным данным.
• Назначение: передача усилия в соединении со срезной защитой.
• Производитель: не подтвержден.

Признаки износа

• Овальность или выработка в рабочих отверстиях.
• Люфт рычага в посадке.
• Трещины возле отверстий или в теле рычага.
• Изгиб и нарушение соосности соединения.
• Повторное срезание предохранительного элемента из-за люфта или перекоса.

Поврежденный рычаг заменяют с проверкой сопряженных посадок. Срезной элемент подбирают по каталогу, а работы выполняют после полной остановки маховика.
