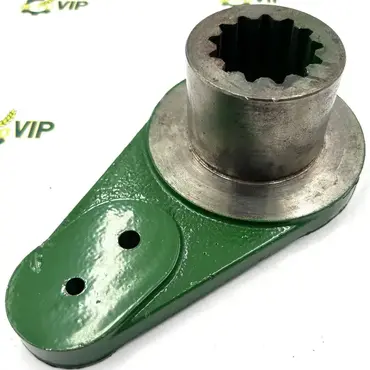

Плечо маховика E38920 важіль прес-підбирача John Deere - 2 отв.

Плече маховика E38920 John Deere - важіль, 2 отвори

Плече маховика E38920 - важіль запобіжного з'єднання прес-підбирача John Deere. Працює у складі приводу зі зрізним елементом. Запропоноване виконання має два отвори.

Стан важеля та посадкових отворів впливає на передачу навантаження без зайвого люфту. Розбиті отвори можуть створювати ударні навантаження на зрізний елемент і спричиняти його передчасне руйнування.

Принцип роботи

• Важіль бере участь у передачі крутного моменту в з'єднанні маховика з приводом.
• Силовий зв'язок забезпечує встановлений за схемою зрізний елемент.
• При перевантаженні зрізний елемент руйнується та роз'єднує передачу зусилля через це з'єднання.
• За справних посадок навантаження передається без надмірного люфту та ударів.
• Зношення отворів або деформація важеля порушують посадку й умови роботи запобіжного з'єднання.

Місце встановлення

У запобіжному з'єднанні приводу маховика прес-підбирача. Спосіб посадки важеля та використання двох отворів визначають за схемою конкретного виконання.

Працює сумісно з компонентами

• Маховик і спряжені елементи його приводу.
• Зрізний елемент передбаченого для цього з'єднання виконання.

Характеристики

• Тип: плече маховика, важіль запобіжного з'єднання.
• Артикул: E38920.
• Кількість отворів: 2, за наданими даними.
• Призначення: передача зусилля у з'єднанні зі зрізним захистом.
• Виробник: не підтверджений.

Ознаки зносу

• Овальність або виробіток у робочих отворах.
• Люфт важеля в посадці.
• Тріщини біля отворів або в тілі важеля.
• Вигин і порушення співвісності з'єднання.
• Повторне зрізання запобіжного елемента через люфт або перекіс.

Пошкоджений важіль замінюють із перевіркою спряжених посадок. Зрізний елемент підбирають за каталогом, а роботи виконують після повної зупинки маховика.
