Пружинный палец C11427X John Deere 219, 221, CB300 - Оригинал

Пружинный палец подборщика C11427X John Deere 219, 221, CB300

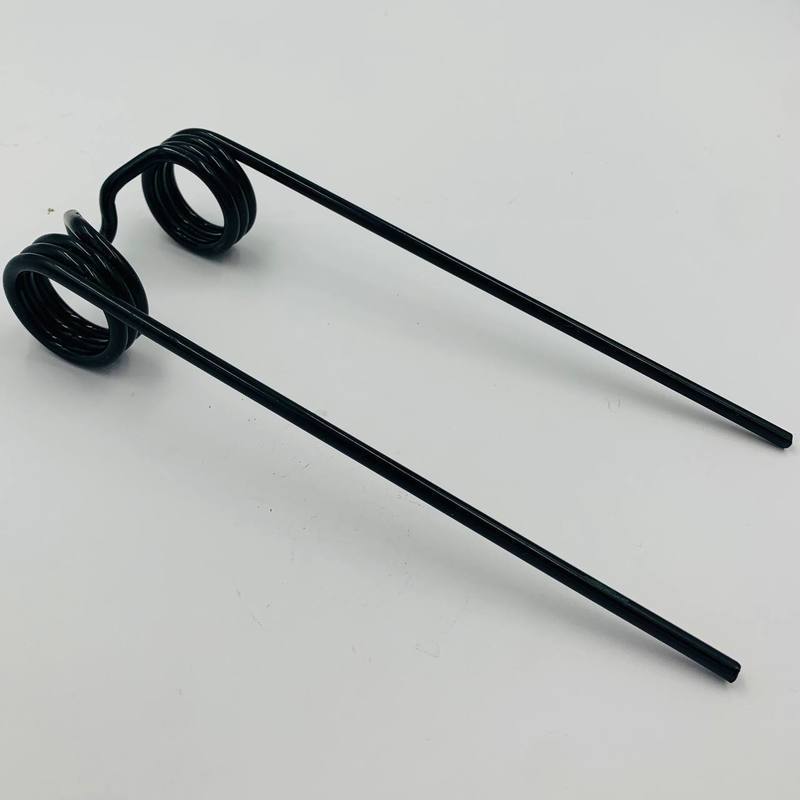

Пружинный палец C11427X предназначен для механизма подборщика пресс-подборщиков John Deere. Деталь захватывает сено или солому из валка и перемещает растительную массу в направлении подающего механизма. Устанавливается на подбирающем барабане и работает совместно с другими пружинными пальцами во время вращения подборщика.

Назначение и практическая польза

Во время заготовки сена или соломы качество подбора валка зависит от исправности пружинных пальцев. Они непосредственно контактируют с растительной массой, подхватывают её с поверхности поля и перемещают к следующим элементам пресс-подборщика.

Палец C11427X помогает обеспечивать равномерный подбор растительной массы. Если рабочая часть пальца сломана, деформирована или утратила правильное положение, на поле могут оставаться неподобранные полосы сена или соломы. Повреждённый палец также может создавать дополнительную нагрузку на крепления и сопряжённые элементы подборщика.

Конструкция и принцип работы

Пружинный палец имеет рабочую часть для захвата растительной массы и упругий участок, позволяющий ему отклоняться под нагрузкой и возвращаться в исходное положение в пределах упругой деформации.

Во время вращения барабана подборщика палец движется вместе с трубой или держателем, на котором он закреплён. Рабочая часть входит в контакт с валком, захватывает сено или солому и перемещает их в направлении подачи.

В подборщиках с кулачковым управлением положение труб с пальцами изменяется в соответствии с профилем боковой направляющей. Это позволяет пальцам захватывать растительную массу в зоне подбора и изменять положение при её передаче к подающему механизму.

Упругая конструкция пальца помогает компенсировать кратковременные рабочие нагрузки. Однако чрезмерная нагрузка, удар или длительный износ могут вызвать остаточную деформацию или разрушение детали.

Взаимодействие с другими компонентами

Пружинный палец работает в составе подбирающего механизма совместно со следующими элементами:

• Труба и держатель пружинных пальцев - обеспечивают установку пальцев и их движение вместе с подбирающим барабаном.
• Крепление пальца - удерживает деталь в предусмотренном конструкцией положении.
• Соседние пружинные пальцы - последовательно захватывают растительную массу при вращении барабана.
• Кулачковый механизм подборщика - управляет положением труб с пружинными пальцами в соответствии с фазой вращения.

Для пресс-подборщиков John Deere 219, 221 и CB300 на AgroVIP также представлена боковая направляющая подборщика (беговая дорожка) AM3030E, AC12045CX. Она относится к механизму управления положением труб с пальцами через направляющие ролики.

Наличие общих моделей в каталоге не подтверждает непосредственного контакта данной направляющей с пальцем C11427X. Конструкцию узла и взаимное расположение деталей необходимо проверять по сборочной схеме пресс-подборщика.

Признаки износа и повреждения

• Обламывание или заметное укорочение рабочей части.
• Остаточный изгиб, который не исчезает после снятия нагрузки.
• Трещины или повреждения упругого участка.
• Ослабление крепления или неправильное положение пальца.
• Неравномерный подбор валка и оставление неподобранной растительной массы.
• Контакт повреждённого пальца с сопряжёнными деталями подборщика.

Если пресс-подборщик начал оставлять полосы сена или соломы, рекомендуется проверить весь ряд пружинных пальцев. Причиной могут быть как повреждённые пальцы, так и неисправности креплений или механизма управления их положением.

Применение

Пресс-подборщики John Deere: 219, 221, CB300.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер C11427X с документацией пресс-подборщика. Проверьте форму пальца, конструкцию упругой части, расположение крепления и соответствие установленному подборщику.

Перед заменой остановите машину и исключите возможность случайного запуска привода. Осмотрите держатель, крепление и соседние пальцы. После установки убедитесь, что палец надёжно зафиксирован и не задевает неподвижные элементы механизма при контрольном вращении.

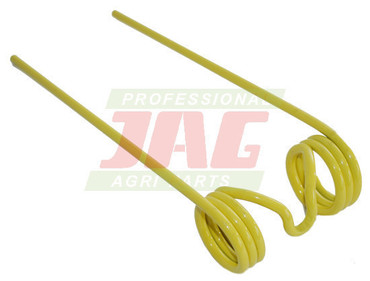

На AgroVIP также представлен пружинный палец C11427X в другом исполнении. Перед выбором альтернативной позиции рекомендуется сравнить геометрию и способ крепления деталей.

OEM номера и артикулы

John Deere (по каталогу AgroVIP): C11427X, C11427CX, SSR81825.

Артикул товарной позиции: C11427X.01.
