Боковая направляющая подборщика AM3030E John Deere 224T

Боковая направляющая подборщика AM3030E, AC12045CX John Deere - беговая дорожка

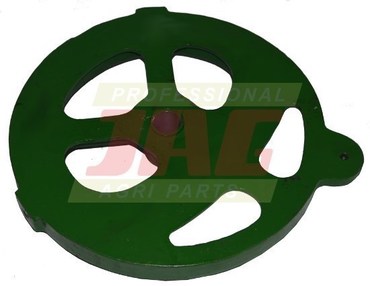

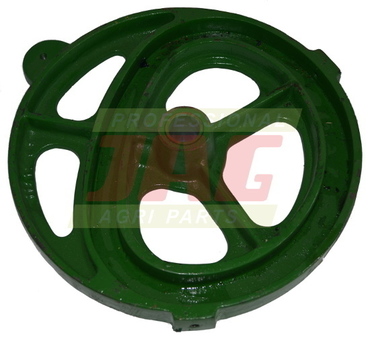

Боковая направляющая AM3030E, AC12045CX, также известная как беговая дорожка подборщика, предназначена для кулачкового механизма пресс-подборщиков John Deere. Деталь задаёт траекторию движения направляющего ролика, благодаря чему обеспечивается управление положением труб с пружинными пальцами во время подбора сена и соломы.

Назначение и практическая польза

Во время работы пресс-подборщика пружинные пальцы подхватывают сено или солому из валка и перемещают растительную массу к подающему механизму. Для эффективного подбора важно, чтобы положение пальцев изменялось в соответствии с фазой вращения подбирающего барабана.

Боковая направляющая AM3030E выполняет функцию профильной дорожки, по которой перемещается ролик управления трубами подборщика. Её форма определяет характер поворота труб с пальцами, помогая им захватывать растительную массу, а затем изменять положение при её передаче.

Исправная беговая дорожка способствует плавному движению направляющего ролика, правильной работе пружинных пальцев и равномерному подбору валка. Износ или деформация направляющей может вызывать удары, заедание ролика и нарушение траектории движения пальцев.

Конструкция и принцип работы

Боковая направляющая является профильным элементом кулачкового механизма подборщика. Она устанавливается неподвижно относительно рамы механизма, тогда как ролики, закреплённые на держателях труб подборщика, перемещаются вдоль её рабочего профиля.

Во время вращения подбирающего барабана направляющий ролик перекатывается по беговой дорожке. Изменение положения ролика в соответствии с профилем направляющей передаётся через его держатель к трубе с пружинными пальцами.

В результате труба поворачивается, изменяя положение пальцев. В зоне подбора пальцы захватывают сено или солому, а при дальнейшем вращении постепенно изменяют своё положение, обеспечивая передачу растительной массы к подающему механизму.

Правильная работа системы зависит от сохранности профиля беговой дорожки, свободного вращения роликов, исправности их держателей и отсутствия чрезмерного люфта в соединениях.

Взаимодействие с другими компонентами

В разделе «Компоненты» AgroVIP для боковой направляющей AM3030E указаны следующие детали механизма подборщика:

• Пружинный палец подборщика John Deere - захватывает сено или солому из валка и перемещает растительную массу в направлении подающего механизма. Положение пальцев в кулачковом подборщике зависит от работы системы направления труб. Артикулы: E17615, DC17883.
• Держатель ролика подборщика в сборе John Deere - удерживает направляющий ролик и передаёт перемещение, заданное профилем беговой дорожки, к трубе с пружинными пальцами. Артикулы: DC18667, AE25280, BP14014.
• Ролик подборщика John Deere - перекатывается по профилю боковой направляющей, уменьшая трение и обеспечивая передачу движения к держателю. Артикул AE25280.
• Держатель труб подборщика (паук) John Deere - поддерживает трубы с пружинными пальцами и обеспечивает их расположение в конструкции подбирающего механизма. Артикул E13786.

Перечисленные компоненты относятся к механизмам подборщика John Deere, однако в каталоге AgroVIP для них указаны разные модели техники. Непосредственную совместимость каждого компонента с направляющей AM3030E необходимо проверять по сборочной схеме конкретного пресс-подборщика.

Признаки износа и повреждения

• Выработка, канавки или неравномерный износ рабочей дорожки.
• Трещины, сколы или деформация профиля направляющей.
• Следы задиров или скольжения ролика по рабочей поверхности.
• Повреждение или ослабление крепления направляющей.
• Удары, стук или заедание при вращении подбирающего барабана.
• Неравномерное положение пружинных пальцев и ухудшение подбора валка.

Перечисленные признаки могут возникать также из-за износа роликов, деформации их держателей или повреждения соединений труб подборщика. Поэтому перед заменой направляющей рекомендуется проверить весь кулачковый механизм.

Применение

Пресс-подборщики John Deere: 219, 221, CB300.

Рекомендации по подбору и установке

Перед заказом сверьте каталожные номера AM3030E, AC12045CX со сборочной документацией пресс-подборщика. Проверьте форму беговой дорожки, расположение крепёжных отверстий и соответствие конструкции установленного подборщика.

При замене необходимо осмотреть направляющие ролики, их держатели и соединения труб с пружинными пальцами. Если ролик имеет люфт, повреждённую рабочую поверхность или заедает при вращении, он может ускорить износ новой направляющей.

После установки проверьте надёжность крепления и плавность прохождения роликов по всей рабочей дорожке. Подвижные элементы должны работать без заедания, посторонних ударов и нарушений траектории движения пальцев.

OEM номера и артикулы

John Deere: AM3030E, AC12045CX.

JAG: JAG56-0040.01.
