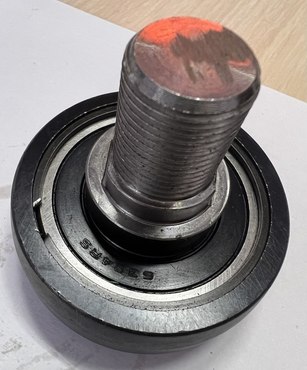

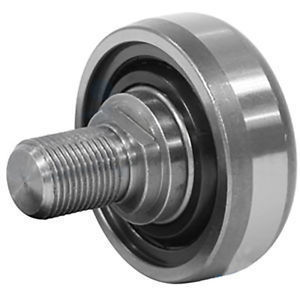

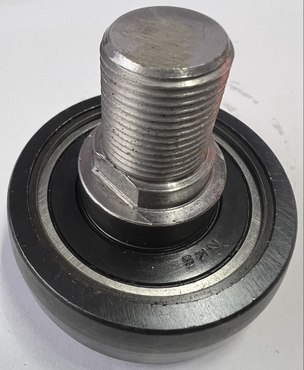

Ролик поршня AE30220 AGV с крепёжным пальцем работает в системе направления поршня прессовальной камеры пресс-подборщика. Перекатывается по беговой дорожке направляющей и поддерживает заданную траекторию поршня при его возвратно-поступательном движении.

Исправный ролик помогает сохранять ровный ход поршня без заедания и ударов из-за чрезмерного люфта. Перед заменой проверяйте также направляющую: канавки, задиры или деформация её поверхности могут ускорить износ новой детали.

Принцип работы

• Палец закрепляет ролик на поршне и служит осью его вращения.
• При движении поршня ролик перемещается вместе с ним и вращается при контакте с беговой дорожкой.
• Через контакт с направляющей ролик воспринимает опорную нагрузку и ограничивает отклонение поршня от заданной траектории.
• Качение уменьшает трение по сравнению со скольжением по той же поверхности.
• Износ рабочей поверхности или посадки на пальце увеличивает люфт; заклинивание ролика вызывает скольжение и повреждение направляющей.

Место установки

На поршне прессовальной камеры, в системе его направления. Конкретную позицию ролика и порядок регулировки проверяют по схеме соответствующей модели пресс-подборщика.

Работает совместно с компонентами

• Поршень прессовальной камеры.
• Направляющая с беговой дорожкой ролика.
• Крепёжный палец, входящий в состав изделия.

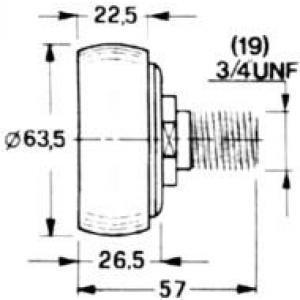

Характеристики

• Тип: направляющий ролик поршня с пальцем.
• Артикул: AE30220.
• Дополнительные обозначения: 44457, 58.101.
• Производитель: AGV.
• Страна производителя: Германия.
• Назначение: поддержка и направление поршня в прессовальной камере.
• Особенность: поставляется с крепёжным пальцем.

Совместимость

Пресс-подборщики John Deere: John Deere 214, John Deere 224.

Пресс-подборщики Massey Ferguson: Massey Ferguson 120, Massey Ferguson 124, Massey Ferguson 128, Massey Ferguson 220, Massey Ferguson 224, Massey Ferguson 228.

Производитель

AGV (Германия) - производитель предлагаемой запасной части.
Ролик с пальцем предназначен для ремонта направляющего механизма поршня.

Признаки износа

• Люфт ролика относительно пальца.
• Заедание, хруст или неравномерное вращение при проверке.
• Канавки, выкрашивание или плоские участки на рабочей поверхности.
• Изгиб пальца или повреждение его крепления.
• Стук в зоне ролика и следы неравномерного контакта с направляющей.

Повреждённый ролик заменяют с проверкой пальца, крепления и беговой дорожки. После установки проверяют свободный ход поршня и регулировку его направляющих.
