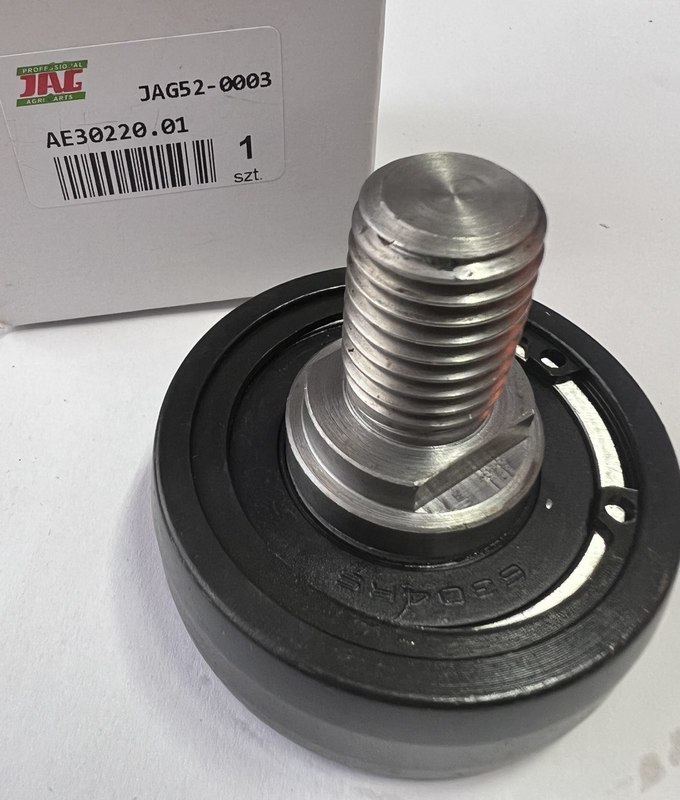

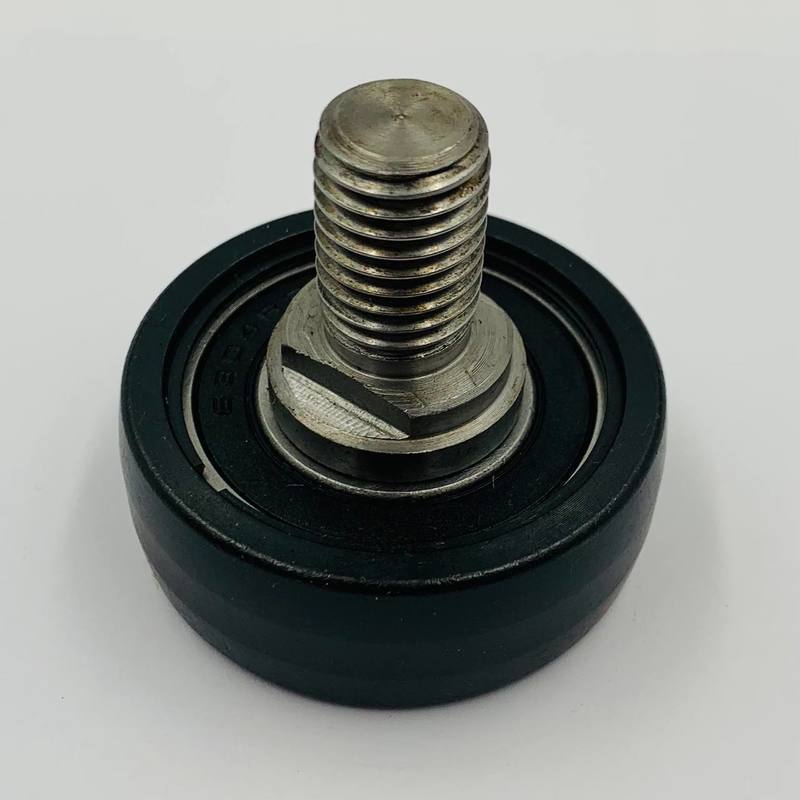

Ролик поршня AE30220 AGV з кріпильним пальцем працює в системі напрямку поршня пресувальної камери прес-підбирача. Перекочується по біговій доріжці напрямної та підтримує задану траєкторію поршня під час його зворотно-поступального руху.

Справний ролик допомагає зберігати рівний хід поршня без заїдання та ударів через надмірний люфт. Перед заміною перевіряйте також напрямну: канавки, задири або деформація її поверхні можуть прискорити зношування нової деталі.

Принцип роботи

• Палець закріплює ролик на поршні та слугує віссю його обертання.
• Під час руху поршня ролик переміщується разом із ним і обертається при контакті з біговою доріжкою.
• Через контакт із напрямною ролик сприймає опорне навантаження та обмежує відхилення поршня від заданої траєкторії.
• Кочення зменшує тертя порівняно з ковзанням по тій самій поверхні.
• Зношування робочої поверхні чи посадки на пальці збільшує люфт; заклинювання ролика спричиняє ковзання та пошкодження напрямної.

Місце встановлення

На поршні пресувальної камери, у системі його напрямку. Конкретну позицію ролика та порядок регулювання перевіряють за схемою відповідної моделі прес-підбирача.

Працює сумісно з компонентами

• Поршень пресувальної камери.
• Напрямна з біговою доріжкою ролика.
• Кріпильний палець, що входить до складу виробу.

Характеристики

• Тип: напрямний ролик поршня з пальцем.
• Артикул: AE30220.
• Додаткові позначення: 44457, 58.101.
• Виробник: AGV.
• Країна виробника: Німеччина.
• Призначення: підтримка та напрямок поршня в пресувальній камері.
• Особливість: постачається з кріпильним пальцем.

Сумісність

Прес-підбирачі John Deere: John Deere 214, John Deere 224.

Прес-підбирачі Massey Ferguson: Massey Ferguson 120, Massey Ferguson 124, Massey Ferguson 128, Massey Ferguson 220, Massey Ferguson 224, Massey Ferguson 228.

Виробник

AGV (Німеччина) - виробник запропонованої запасної частини.
Ролик із пальцем призначений для ремонту напрямного механізму поршня.

Ознаки зносу

• Люфт ролика відносно пальця.
• Заїдання, хрускіт або нерівномірне обертання під час перевірки.
• Канавки, викришування або плоскі ділянки на робочій поверхні.
• Вигин пальця чи пошкодження його кріплення.
• Стукіт у зоні ролика та сліди нерівномірного контакту з напрямною.

Пошкоджений ролик замінюють із перевіркою пальця, кріплення та бігової доріжки. Після встановлення перевіряють вільний хід поршня й регулювання його напрямних.
