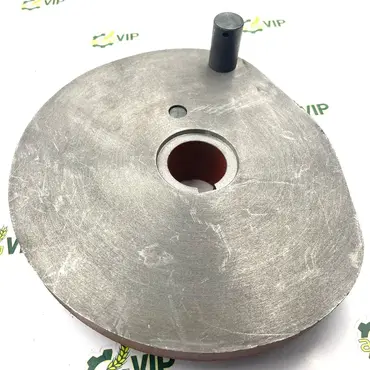

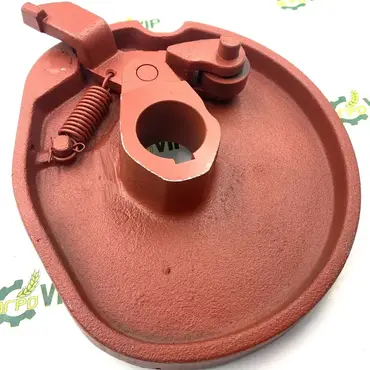

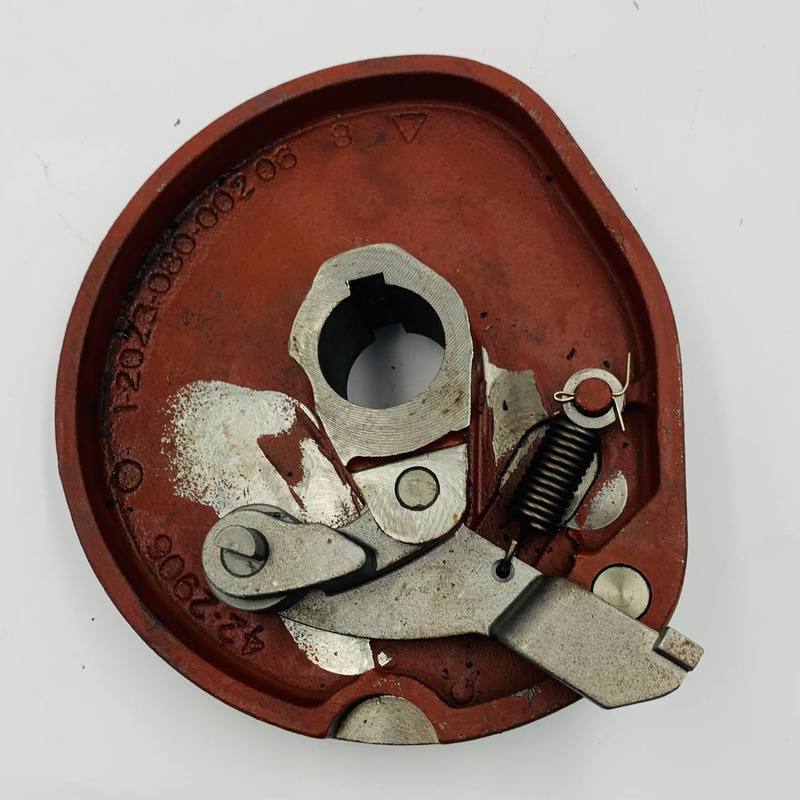

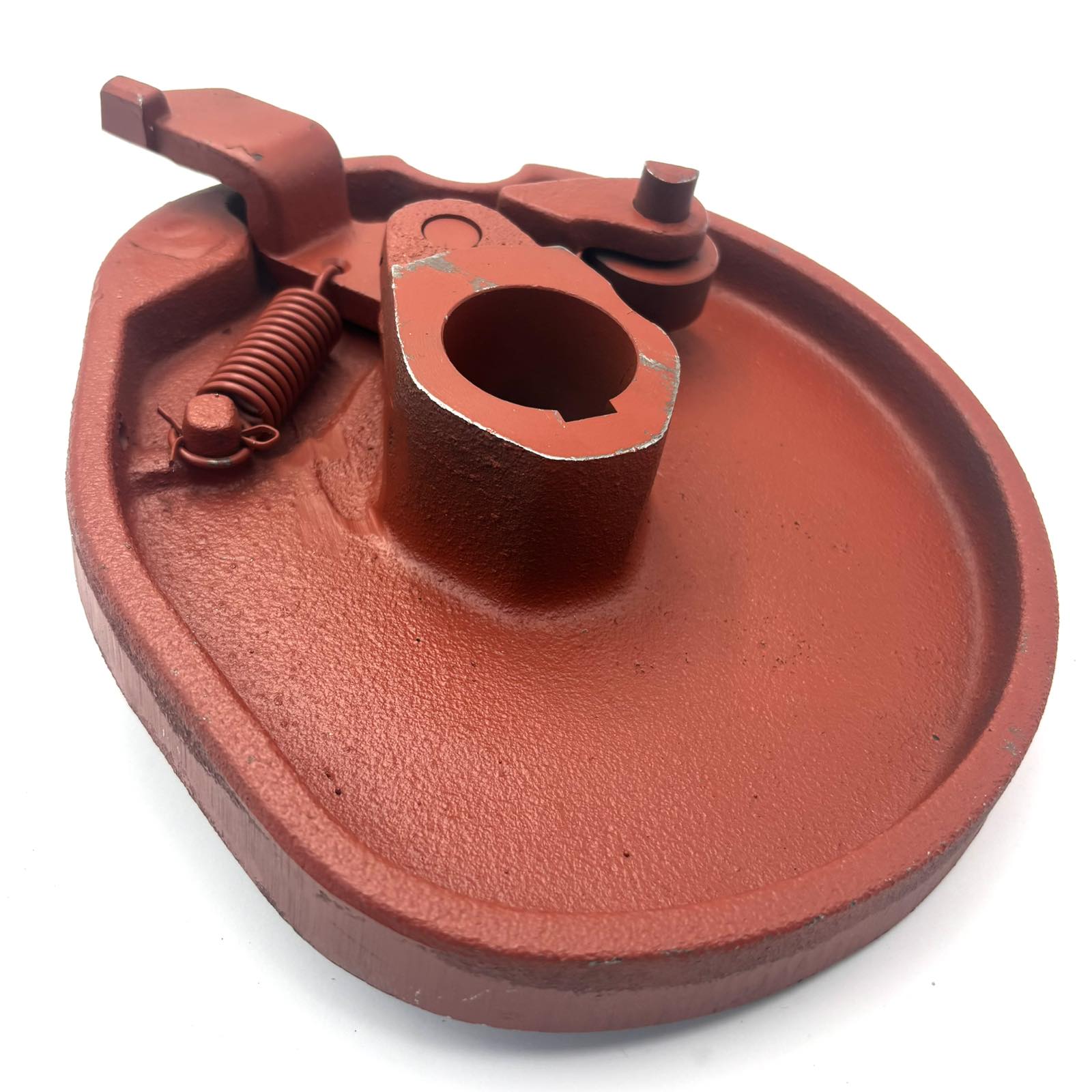

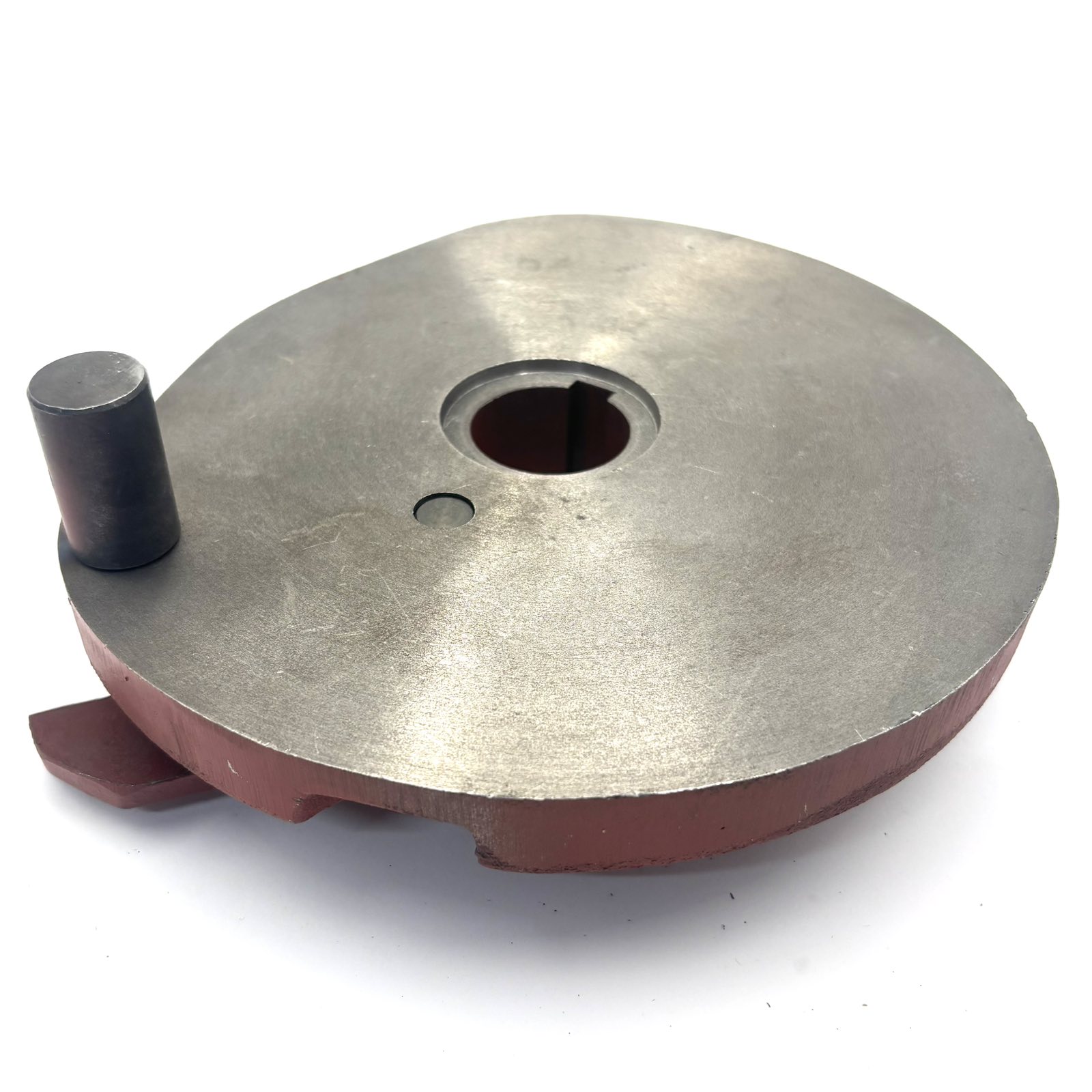

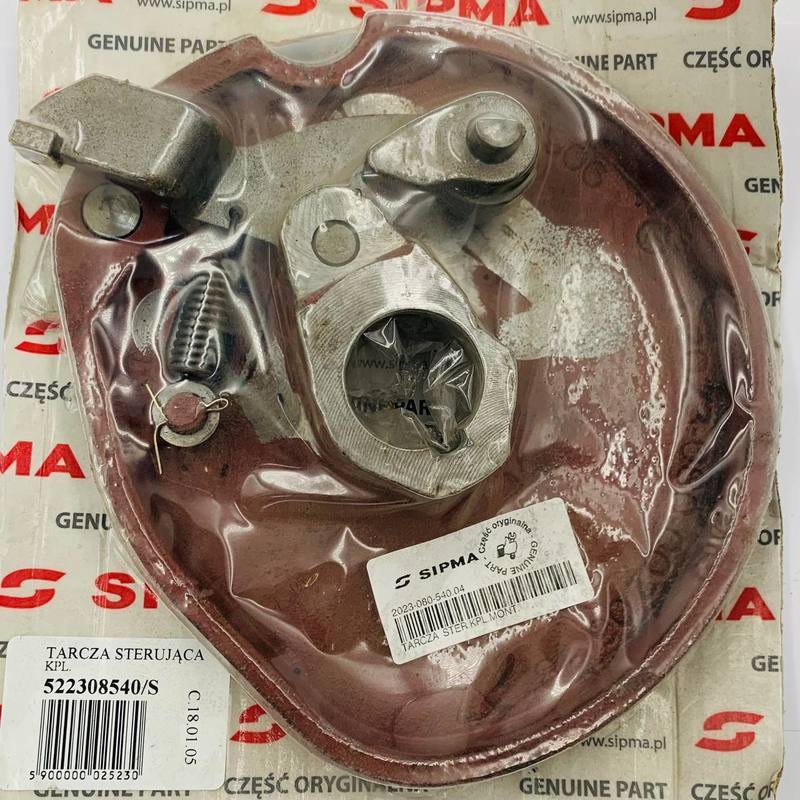

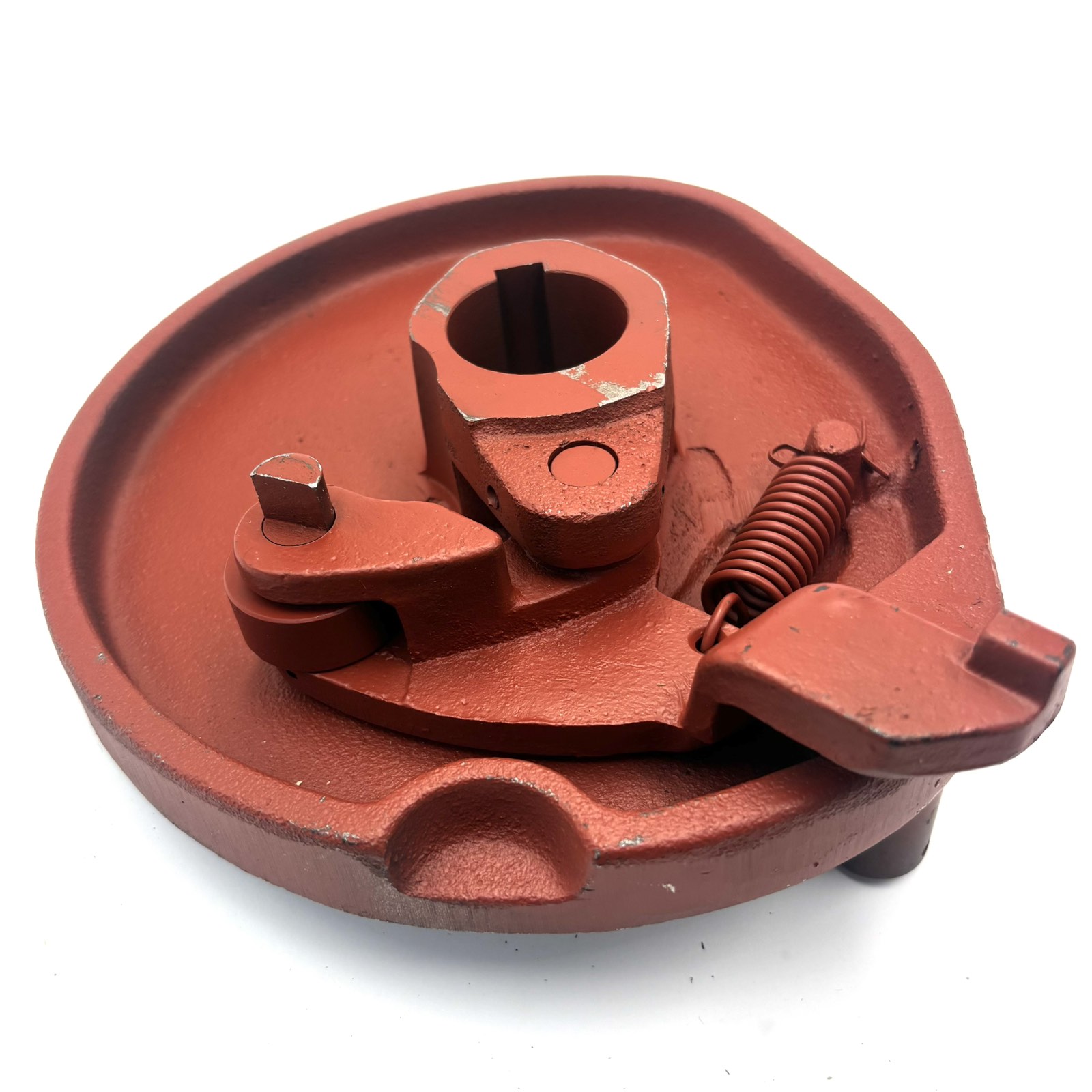

Тарелка 522308540/0 диск привода иголок Sipma в сборе - AB

Тарелка 522308540/0 диск привода игл Sipma в сборе - AB

Тарелка 522308540/0 используется в механизме привода игл пресс-подборщиков Sipma и отвечает за управление включением узла подачи игл. Деталь входит в состав механизма управления циклом вязания и обеспечивает синхронизацию работы привода игл с вязальными аппаратами.

Во время работы пресс-подборщика диск взаимодействует с элементами механизма включения, обеспечивая своевременное срабатывание узла игл во время цикла формирования и обвязки тюка.

Принцип работы

• устанавливается в механизме привода игл;
• управляет включением узла подачи игл;
• обеспечивает синхронизацию цикла вязания;
• взаимодействует с пальцами и роликами механизма управления;
• работает под циклической механической нагрузкой;
• износ рабочих поверхностей может нарушить момент включения игл.

Место установки

Механизм привода игл и включения вязального цикла пресс-подборщика Sipma.

Работает совместно с компонентами

• палец механизма включения привода игл 2023-080-106 Sipma;
• палец механизма фланца включения привода игл 2023-080-102 Sipma;
• лапка фланца привода игл 2023-080-003 Sipma;
• пружина фланца привода игл 089-000976-4 Sipma;
• палец диска включения игл 2023-080-120 Sipma;
• ролик ступицы привода вязальных аппаратов 2010-080-106 Sipma.

Характеристики

• Тип: диск привода игл в сборе
• Артикул: 5223/08-540/0
• Аналоги: 2023-080-540.04, 522308540
• Внутренний диаметр: 35 мм
• Высота: 81 мм
• Длина: 210 мм
• Ширина: 190 мм
• Диаметр пальца: 20 мм
• Ширина шпоночного паза: 10 мм

Совместимость

Sipma PK 4000, Sipma PK 4010

Sipma Z-224, Sipma Z224/1, Sipma Z224/2

Производитель

AB Poland (Польша) — производитель запчастей для пресс-подборщиков и другой сельскохозяйственной техники.
Компания специализируется на изготовлении приводных узлов, механизмов включения и деталей систем вязания.

Признаки износа

• выработка рабочих поверхностей;
• износ посадочного отверстия;
• люфт механизма включения;
• деформация диска;
• повреждение шпоночного паза;
• нарушение синхронизации работы игл.

Исправная тарелка 522308540/0 обеспечивает точное включение привода игл и стабильную работу механизма вязания пресс-подборщика Sipma.
