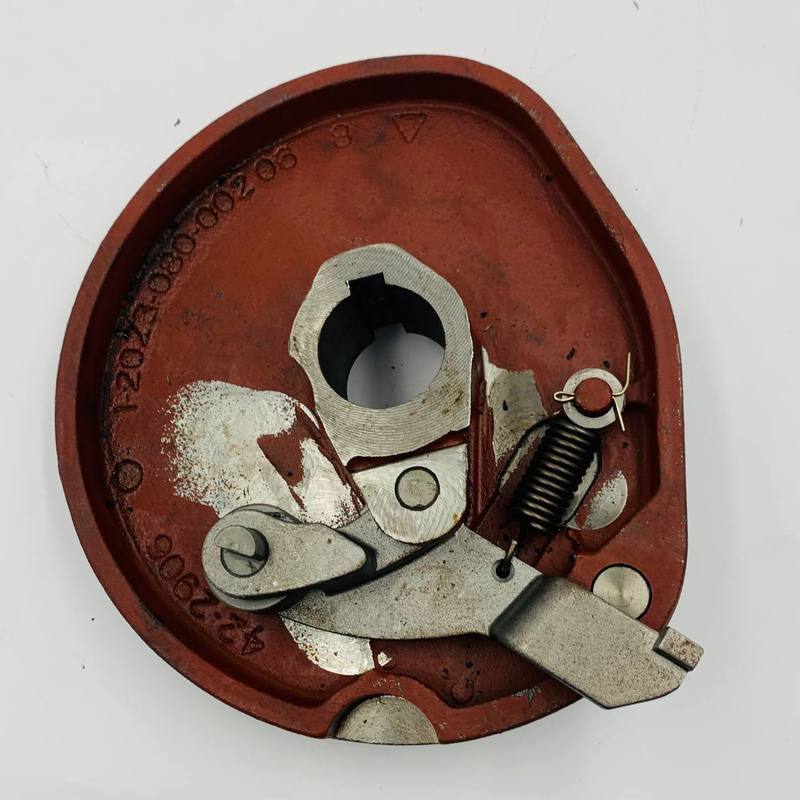

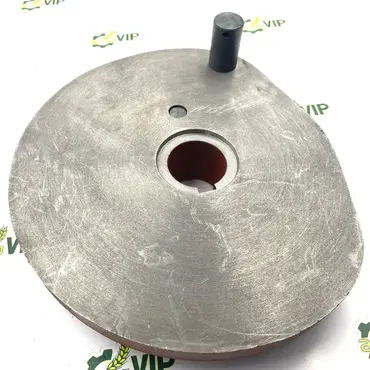

Тарілка 522308540/0 диск приводу голок Sipma в зборі - AB

Тарілка 522308540/0 диск приводу голок Sipma в зборі - AB

Тарілка 522308540/0 використовується у механізмі приводу голок прес-підбирачів Sipma та відповідає за керування включенням вузла подачі голок. Деталь входить до складу механізму керування циклом в'язання та забезпечує синхронізацію роботи приводу голок із в'язальними апаратами.

Під час роботи прес-підбирача диск взаємодіє з елементами механізму включення, забезпечуючи своєчасне спрацювання вузла голок під час циклу формування та обв'язування тюка.

Принцип роботи

• встановлюється у механізмі приводу голок;
• керує включенням вузла подачі голок;
• забезпечує синхронізацію циклу в'язання;
• взаємодіє з пальцями та роликами механізму керування;
• працює під циклічним механічним навантаженням;
• зношення робочих поверхонь може порушити момент включення голок.

Місце встановлення

Механізм приводу голок та включення в'язального циклу прес-підбирача Sipma.

Працює сумісно з компонентами

• палець механізму включення приводу голок 2023-080-106 Sipma;
• палець механізму фланця включення приводу голок 2023-080-102 Sipma;
• лапка фланця приводу голок 2023-080-003 Sipma;
• пружина фланця приводу голок 089-000976-4 Sipma;
• палець диска включення голок 2023-080-120 Sipma;
• ролик ступиці приводу в'язальних апаратів 2010-080-106 Sipma.

Характеристики

• Тип: диск приводу голок у зборі
• Артикул: 5223/08-540/0
• Аналоги: 2023-080-540.04, 522308540
• Внутрішній діаметр: 35 мм
• Висота: 81 мм
• Довжина: 210 мм
• Ширина: 190 мм
• Діаметр пальця: 20 мм
• Ширина шпонкового паза: 10 мм

Сумісність

Sipma PK 4000, Sipma PK 4010

Sipma Z-224, Sipma Z224/1, Sipma Z224/2

Виробник

AB Poland (Польща) — виробник запчастин для прес-підбирачів та іншої сільськогосподарської техніки.
Компанія спеціалізується на виготовленні приводних вузлів, механізмів включення та деталей систем в'язання.

Ознаки зносу

• виробіток робочих поверхонь;
• зношення посадкового отвору;
• люфт механізму включення;
• деформація диска;
• пошкодження шпонкового паза;
• порушення синхронізації роботи голок.

Справна тарілка 522308540/0 забезпечує точне включення приводу голок та стабільну роботу механізму в'язання прес-підбирача Sipma.
