Вал привода прижимов шпагата AE25363, AE26037 John Deere - квадратные отверстия

Вал привода прижимов шпагата AE25363, AE26037 John Deere - квадратные отверстия

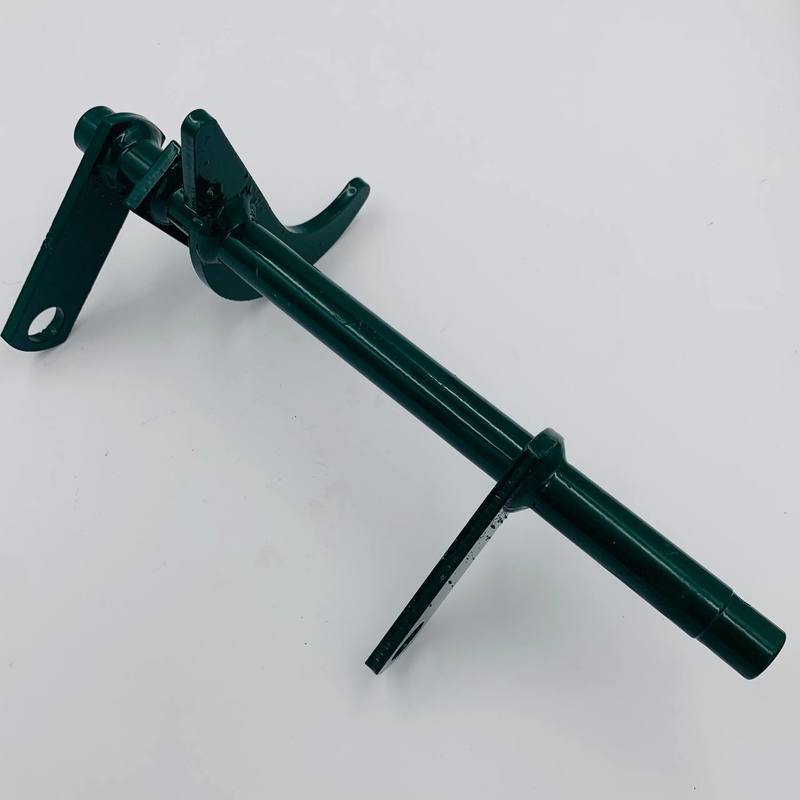

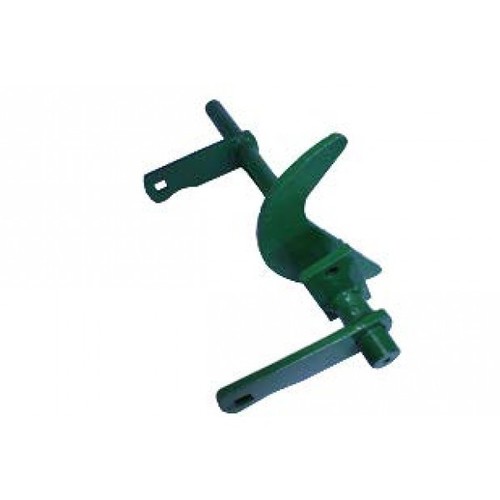

Вал привода прижимов шпагата AE25363, AE26037 предназначен для механизма укладки шпагата пресс-подборщиков John Deere. В каталоге John Deere деталь обозначена как Tucker Finger Shaft (вал пальцев укладки шпагата). Данное исполнение имеет квадратные отверстия для соединения с соответствующими элементами привода.

Назначение и практическая польза

Вал AE25363 передаёт движение пальцам укладки шпагата, которые помогают направлять шпагат к вязальному аппарату во время формирования узла. Его исправная работа важна для своевременного перемещения шпагата и согласованной работы механизма вязания.

Износ вала, повреждение отверстий или увеличение люфта в соединениях могут нарушать положение пальцев укладки шпагата. Это способно вызывать неправильную подачу шпагата к вязальному аппарату и перебои в формировании узлов.

Принцип работы

Во время цикла вязания механизм привода передаёт движение на вал AE25363. Вал поворачивает связанные с ним элементы, обеспечивая перемещение пальцев укладки шпагата в необходимый момент рабочего цикла.

Пальцы помогают направить шпагат от игл в зону работы вязального аппарата, где происходит его захват и формирование узла.

Правильность работы зависит от состояния вала, отсутствия чрезмерного люфта в соединениях и согласованности движения пальцев с механизмом вязания.

Взаимодействие с другими компонентами

Вал AE25363 работает в составе механизма укладки шпагата. В каталоге AgroVIP к связанным компонентам относятся:

• Направляющая шпагата AE32120 John Deere - направляющий элемент механизма подачи шпагата.
• Пружина E2666H John Deere - упругий элемент, работающий в составе связанного механизма.
• Пружина-направляющая шпагата E14722 John Deere - помогает поддерживать предусмотренное конструкцией направление шпагата.

При ремонте рекомендуется осмотреть эти компоненты и проверить их состояние в соответствии со сборочной схемой пресс-подборщика. Повреждение сопряжённых элементов также может влиять на правильность укладки шпагата.

Признаки износа и неисправности

• Люфт в соединениях вала с элементами привода.
• Износ или деформация квадратных отверстий.
• Изгиб или другое механическое повреждение вала.
• Неправильное положение или несвоевременное перемещение пальцев укладки шпагата.
• Нарушение подачи шпагата к вязальному аппарату.

Указанные признаки могут быть следствием неисправности не только вала, но и других элементов привода. Перед заменой необходимо проверить состояние всего механизма.

Применение

Пресс-подборщики John Deere: 224, 332, 336, 342, 346, 456, 466.

Рекомендации по подбору и установке

Перед заказом обязательно проверьте исполнение отверстий вала. На AgroVIP также представлен вал привода прижимов шпагата AE25363 с круглыми отверстиями.

Наличие одинаковых базовых каталожных номеров не гарантирует взаимозаменяемость различных исполнений. Необходимо сверить конструкцию отверстий, расположение креплений и соответствие детали установленному механизму.

При ремонте рекомендуется проверить состояние сопряжённых соединений и правильность перемещения пальцев укладки шпагата в соответствии с инструкцией пресс-подборщика.

OEM номера и артикулы

John Deere: AE25363, AE33750, AE26037, AE14509.

Артикул товарной позиции AgroVIP: AE25363.01.
