Втулка BP14124 предохранительного болта маховика John Deere, d-9.8мм

Втулка предохранительного болта маховика BP14124 John Deere, d 9,8 мм

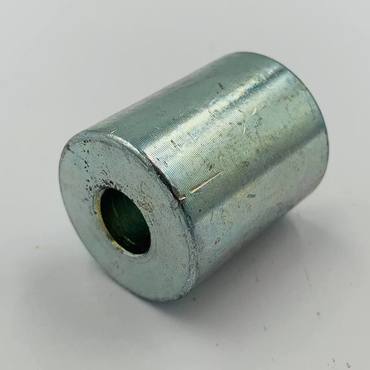

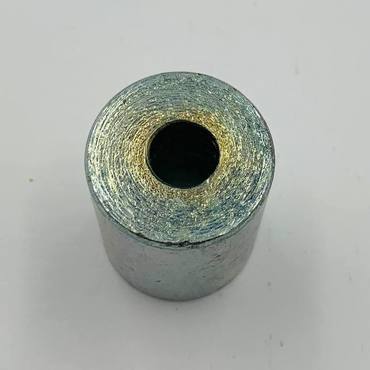

Втулка BP14124 предназначена для соединения с предохранительным болтом в механизме маховика пресс-подборщика John Deere. Образует посадочную поверхность для болта и отделяет его от стенки отверстия детали, в которой установлена.

При ремонте проверяйте отверстие втулки и состояние болта. Овальность и чрезмерный зазор могут вызывать удары в соединении. Для этого исполнения заявлен внутренний диаметр 9,8 мм, который нужно сверить с требованиями конкретного механизма.

Принцип работы

• Предохранительный болт проходит через внутреннее отверстие втулки.
• Втулка обеспечивает опору болта и передаёт нагрузку между ним и деталью, в которой закреплена.
• Её внутренняя поверхность удерживает положение болта в пределах предусмотренного посадочного зазора.
• При исправной посадке нагрузка передаётся без чрезмерного люфта и ударов в соединении.
• Износ или овальность отверстия увеличивают зазор и ухудшают условия работы болта.

Место установки

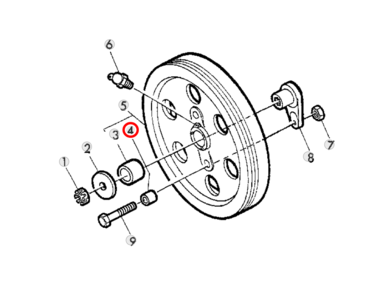

В посадочном отверстии соединения предохранительного болта механизма маховика. Точное расположение втулки нужно сверять со схемой конкретного пресс-подборщика.

Работает совместно с компонентами

• Предохранительный болт механизма маховика.
• Деталь соединения маховика, в посадочном отверстии которой установлена втулка.

Характеристики

• Тип: втулка предохранительного болта маховика.
• Артикул: BP14124.
• Производитель: JAG.
• Страна происхождения: Польша.
• Внутренний диаметр: 9,8 мм.
• Назначение: опора предохранительного болта в соединении механизма маховика.

Совместимость

John Deere 342, John Deere 346, John Deere 359, John Deere 456, John Deere 459, John Deere 466.

Перед заказом проверьте требуемый диаметр отверстия: это исполнение имеет отверстие 9,8 мм.

Производитель

JAG (Польша) является производителем этой втулки по данным AgroVIP.
Для подбора учитывайте артикул и размеры конкретного исполнения.

Признаки износа

• Овальное или разбитое отверстие под болт.
• Заметный люфт болта во втулке.
• Трещины, сколы или деформация краёв отверстия.
• Ослабление посадки втулки в детали механизма.

Заменяйте повреждённую втулку с проверкой болта и посадочного отверстия. Размер и исполнение предохранительного болта должны соответствовать требованиям производителя пресс-подборщика.
