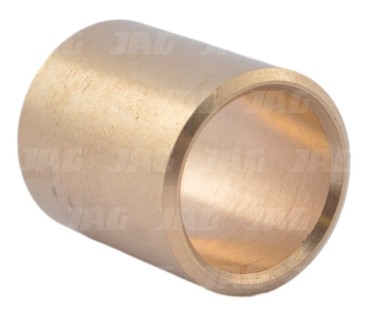

Втулка BP14177 пресс-подборщика John Deere - для проволоки

Втулка BP14177 механизма проволочной обвязки John Deere

Втулка BP14177 предназначена для механизма проволочной обвязки тюков в пресс-подборщиках John Deere. Деталь относится к узлу скручивания проволоки и используется в соответствующем посадочном соединении механизма.

Втулка является отдельной запасной частью, которую подбирают по каталожному номеру BP14177 и конструкции установленного узла. Её не следует путать со втулками приводов, иглодержателей или других механизмов пресс-подборщика.

Назначение и практическая польза

Во время работы тюкового пресс-подборщика сено или солома уплотняются в прессовальной камере. После формирования тюка механизм обвязки закрепляет спрессованный материал, чтобы он сохранял форму при выгрузке и транспортировке.

В пресс-подборщиках с проволочной обвязкой для закрепления тюка применяется механизм скручивания проволоки. Он состоит из рабочих, приводных и опорных элементов, правильное взаимное положение которых важно для выполнения цикла обвязки.

Втулка BP14177 используется в соответствующем соединении этого механизма. Состояние втулки и сопряжённых посадочных поверхностей может влиять на величину люфта и правильность расположения установленных деталей.

Для фермера своевременная проверка таких компонентов важна при ремонте механизма проволочной обвязки. Изношенные посадочные соединения могут создавать дополнительные нагрузки на сопряжённые элементы и затруднять правильную регулировку узла.

Замена повреждённой втулки помогает восстановить соответствующее посадочное соединение при условии, что сопряжённые детали не имеют чрезмерного износа.

Место установки

Втулка BP14177 относится к механизму скручивания проволоки пресс-подборщика John Deere. По дополнительной номенклатурной информации она связана с литым рычагом узла проволочной обвязки.

Точное посадочное место, ориентацию втулки и перечень непосредственно сопряжённых деталей необходимо проверять по заводской сборочной схеме соответствующего исполнения механизма.

Конструкция и принцип работы

Втулка является посадочным элементом механического соединения. Её рабочие поверхности взаимодействуют с соответствующими деталями узла в зависимости от способа установки.

Общие функции втулки в механическом соединении:

• Формирование посадки - втулка размещается в предусмотренном конструкцией посадочном месте.
• Поддержание положения - способствует правильному расположению соответствующих компонентов соединения.
• Восприятие контактных нагрузок - рабочие поверхности втулки контактируют с сопряжёнными деталями во время работы механизма.
• Сохранение геометрии узла - исправная посадка помогает предотвращать чрезмерный люфт и перекос деталей.
• Работа в составе механизма - втулка выполняет вспомогательную функцию во время рабочего цикла узла проволочной обвязки.

Конкретный характер движения в соединении BP14177, тип посадки и условия смазки необходимо определять по конструкции механизма. Без сборочной схемы нельзя однозначно установить, какая деталь вращается или перемещается относительно втулки.

Взаимодействие с другими компонентами

В разделе «Компоненты» AgroVIP вместе с BP14177 представлены следующие товарные позиции:

• Диск подборщика John Deere - отдельная деталь, для которой необходимо проверить непосредственную связь со втулкой по сборочной схеме. Артикул E13461.
• Шестерня, зубчатое колесо John Deere - компонент зубчатой передачи. Конкретное место установки и взаимодействие с BP14177 требуют проверки. Артикул E11350.
• Кронштейн, лапка для проволоки John Deere - деталь из группы компонентов механизма проволочной обвязки. Артикул AE10715.
• Пружина сжатия John Deere - упругий компонент, для которого следует проверить место установки и назначение в соответствующем узле. Артикул E13499.
• Скоба, кронштейн для проволоки John Deere - крепёжный элемент, представленный в каталоге связанных деталей. Артикул E11323.

Перечень соответствует разделу «Компоненты» AgroVIP. Он не означает, что все указанные детали непосредственно контактируют со втулкой BP14177 или обязательно заменяются вместе с ней.

При ремонте необходимо осматривать фактические посадочные поверхности, крепления и подвижные элементы соответствующего узла. Если сопряжённая деталь повреждена, установка новой втулки может не устранить люфт соединения.

Признаки износа и повреждения

• Износ или деформация внутренней поверхности втулки.
• Неравномерный износ наружной посадочной поверхности.
• Задиры, борозды или механические повреждения.
• Овальность отверстия или нарушение геометрии детали.
• Трещины, сколы или другие повреждения корпуса втулки.
• Чрезмерный люфт в месте установки.
• Следы смещения или проворачивания втулки в посадочном месте, если конструкция не предусматривает такого движения.
• Перекос или неправильное положение сопряжённых компонентов.

Нарушение работы механизма обвязки не всегда вызвано износом втулки. Перед её заменой нужно проверить состояние рычагов, креплений, приводных элементов и правильность регулировки механизма скручивания проволоки.

Применение

Пресс-подборщики John Deere: 332, 336, 342, 346, 349, 359, 456, 459, 466.

Модели приведены в соответствии с разделом «Применение» AgroVIP. Для правильного подбора необходимо проверить наличие соответствующего механизма проволочной обвязки и каталожный номер установленной втулки.

Рекомендации по подбору и установке

Перед заказом сверьте номер BP14177 с каталогом запчастей конкретного пресс-подборщика. Проверьте форму втулки, её посадочные размеры и соответствие установленному механизму.

При демонтаже осмотрите посадочное место и сопряжённые поверхности. Износ смежных деталей может быть причиной увеличенного люфта даже после установки новой втулки.

Не используйте втулки другого назначения только из-за внешнего сходства или близких размеров. Правильность подбора необходимо подтверждать каталожным номером и конструкцией узла.

Перед монтажом очистите посадочные поверхности и проверьте отсутствие деформаций и повреждений. Способ установки и необходимость смазки определяйте по сервисной документации механизма.

После сборки проверьте правильность положения компонентов, отсутствие чрезмерного люфта и соответствие движения механизма требованиям производителя техники.

Работы с механизмом обвязки проводите только после полной остановки пресс-подборщика, выключения привода и исключения случайного срабатывания рабочих элементов.

OEM номера и артикулы

John Deere: BP14177.

Артикул товарной позиции AgroVIP: BP14177.

Код товара AgroVIP: 4028.
