Втулка BP14177 прес-підбирача John Deere - для дроту

Втулка BP14177 механізму дротового обв'язування John Deere

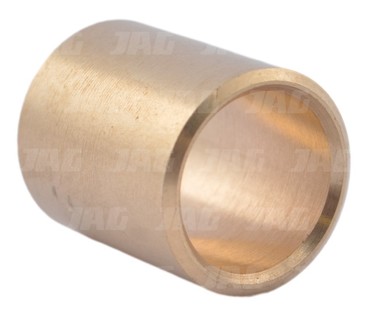

Втулка BP14177 призначена для механізму дротового обв'язування тюків у прес-підбирачах John Deere. Деталь належить до вузла скручування дроту та використовується у відповідному посадковому з'єднанні механізму.

Втулка є окремою запасною частиною, яку підбирають за каталожним номером BP14177 та конструкцією встановленого вузла. Її не слід плутати із втулками приводів, голкотримачів або інших механізмів прес-підбирача.

Призначення та практична користь

Під час роботи тюкового прес-підбирача сіно або солома ущільнюються в пресувальній камері. Після формування тюка механізм обв'язування закріплює спресований матеріал, щоб він зберігав форму під час вивантаження та транспортування.

У прес-підбирачах із дротовим обв'язуванням для закріплення тюка застосовується механізм скручування дроту. Він складається з робочих, приводних і опорних елементів, правильне взаємне положення яких важливе для виконання циклу обв'язування.

Втулка BP14177 використовується у відповідному з'єднанні цього механізму. Стан втулки та спряжених посадкових поверхонь може впливати на величину люфту і правильність розташування встановлених деталей.

Для фермера своєчасна перевірка таких компонентів важлива під час ремонту дротов'язального механізму. Зношені посадкові з'єднання можуть створювати додаткові навантаження на суміжні елементи та ускладнювати правильне регулювання вузла.

Заміна пошкодженої втулки допомагає відновити відповідне посадкове з'єднання за умови, що спряжені деталі не мають надмірного зношення.

Місце встановлення

Втулка BP14177 належить до механізму скручування дроту прес-підбирача John Deere. За додатковою номенклатурною інформацією вона пов'язана з литим важелем дротов'язального вузла.

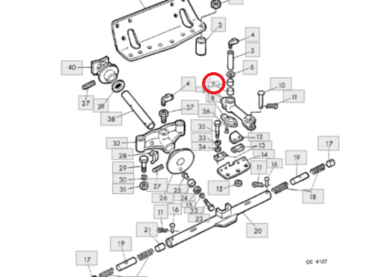

Точне посадкове місце, орієнтацію втулки та перелік безпосередньо спряжених деталей необхідно перевіряти за заводською складальною схемою відповідного виконання механізму.

Конструкція та принцип роботи

Втулка є посадковим елементом механічного з'єднання. Її робочі поверхні взаємодіють із відповідними деталями вузла залежно від способу встановлення.

Загальні функції втулки у механічному з'єднанні:

• Формування посадки - втулка розміщується у передбаченому конструкцією посадковому місці.
• Підтримання положення - сприяє правильному розташуванню відповідних компонентів з'єднання.
• Сприймання контактних навантажень - робочі поверхні втулки контактують зі спряженими деталями під час роботи механізму.
• Збереження геометрії вузла - справна посадка допомагає запобігати надмірному люфту та перекосу деталей.
• Робота у складі механізму - втулка виконує допоміжну функцію під час робочого циклу дротов'язального вузла.

Конкретний характер руху у з'єднанні BP14177, тип посадки та умови змащування необхідно визначати за конструкцією механізму. Без складальної схеми не можна однозначно встановити, яка деталь обертається або переміщується відносно втулки.

Взаємодія з іншими компонентами

У розділі «Компоненти» AgroVIP разом із BP14177 представлені такі товарні позиції:

• Диск підбирача John Deere - окрема деталь, для якої необхідно перевірити безпосередній зв'язок із втулкою за складальною схемою. Артикул E13461.
• Шестерня, зубчасте колесо John Deere - компонент зубчастої передачі. Конкретне місце встановлення та взаємодія з BP14177 потребують перевірки. Артикул E11350.
• Кронштейн, лапка для дроту John Deere - деталь із групи компонентів механізму дротового обв'язування. Артикул AE10715.
• Пружина стиснення John Deere - пружний компонент, для якого слід перевірити місце встановлення та призначення у відповідному вузлі. Артикул E13499.
• Скоба, кронштейн для дроту John Deere - кріпильний елемент, представлений у каталозі пов'язаних деталей. Артикул E11323.

Перелік відповідає розділу «Компоненти» AgroVIP. Він не означає, що всі зазначені деталі безпосередньо контактують із втулкою BP14177 або обов'язково замінюються разом із нею.

Під час ремонту необхідно оглядати фактичні посадкові поверхні, кріплення та рухомі елементи відповідного вузла. Якщо спряжена деталь пошкоджена, встановлення нової втулки може не усунути люфт з'єднання.

Ознаки зношення та пошкодження

• Зношення або деформація внутрішньої поверхні втулки.
• Нерівномірне зношення зовнішньої посадкової поверхні.
• Задирки, борозни чи механічні пошкодження.
• Овальність отвору або порушення геометрії деталі.
• Тріщини, відколи або інші пошкодження корпусу втулки.
• Надмірний люфт у місці встановлення.
• Сліди зміщення або провертання втулки у посадковому місці, якщо конструкція не передбачає такого руху.
• Перекіс чи неправильне положення спряжених компонентів.

Порушення роботи механізму обв'язування не завжди спричинене зношенням втулки. Перед її заміною потрібно перевірити стан важелів, кріплень, приводних елементів і правильність регулювання механізму скручування дроту.

Застосування

Прес-підбирачі John Deere: 332, 336, 342, 346, 349, 359, 456, 459, 466.

Моделі наведено відповідно до розділу «Застосування» AgroVIP. Для правильного підбору необхідно перевірити наявність відповідного механізму дротового обв'язування та каталожний номер установленої втулки.

Рекомендації щодо підбору та встановлення

Перед замовленням звірте номер BP14177 із каталогом запчастин конкретного прес-підбирача. Перевірте форму втулки, її посадкові розміри та відповідність установленому механізму.

Під час демонтажу огляньте посадкове місце та спряжені поверхні. Зношення суміжних деталей може бути причиною збільшеного люфту навіть після встановлення нової втулки.

Не використовуйте втулки іншого призначення лише через зовнішню схожість або близькі розміри. Правильність підбору необхідно підтверджувати каталожним номером і конструкцією вузла.

Перед монтажем очистьте посадкові поверхні та перевірте відсутність деформацій і пошкоджень. Спосіб встановлення та необхідність змащування визначайте за сервісною документацією механізму.

Після складання перевірте правильність положення компонентів, відсутність надмірного люфту та відповідність руху механізму вимогам виробника техніки.

Роботи з механізмом обв'язування проводьте лише після повної зупинки прес-підбирача, вимкнення приводу та унеможливлення випадкового спрацювання робочих елементів.

ОЕМ номери та артикули

John Deere: BP14177.

Артикул товарної позиції AgroVIP: BP14177.

Код товару AgroVIP: 4028.
