Шариковый подшипник под шестигранный вал JD9313, 135241, JD9249, 206KRRB-AH06-JHB - 25.4x62x24

Шариковый подшипник под шестигранный вал JD9313, JD9249, 135241 - JHB 25,4×62×24 мм

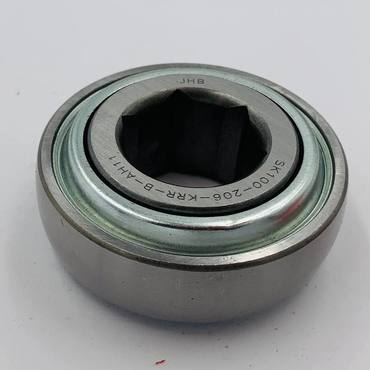

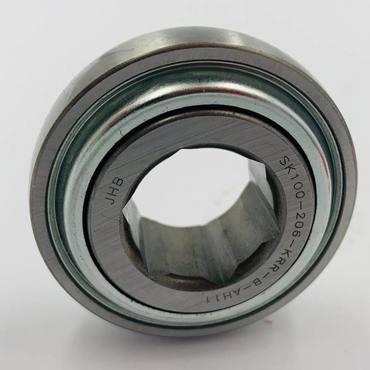

Подшипник 206KRRB-AH06-JHB предназначен для опоры шестигранного вала сельхозтехники. Внутреннее кольцо имеет шестигранное отверстие, соответствующее профилю вала. Для этой позиции указаны номера John Deere JD9313, JD9249 и New Holland 135241.

При подборе проверяйте профиль посадки: 25,4 мм - размер между противоположными гранями шестигранника. Одинаковые наружный диаметр и ширина не делают подшипник с круглым отверстием заменой этого исполнения.

Принцип работы

• Грани вала взаимодействуют с гранями отверстия внутреннего кольца, обеспечивая их совместное вращение.
• Шарики перекатываются по дорожкам внутреннего и наружного колец, уменьшая трение при вращении.
• Нагрузка от вала передаётся через внутреннее кольцо и шарики к наружному кольцу и корпусу опоры.
• В исправном состоянии вал вращается без заедания, а подшипник поддерживает его в опоре без чрезмерного люфта.
• Износ дорожек вызывает шум и люфт; износ шестигранной посадки может вызывать удары между валом и внутренним кольцом.

Место установки

Подшипниковая опора шестигранного вала. Конкретный механизм и расположение опоры определяют по каталогу соответствующей модели техники.

Работает совместно с компонентами

• Шестигранный вал с номинальным размером между гранями 25,4 мм.

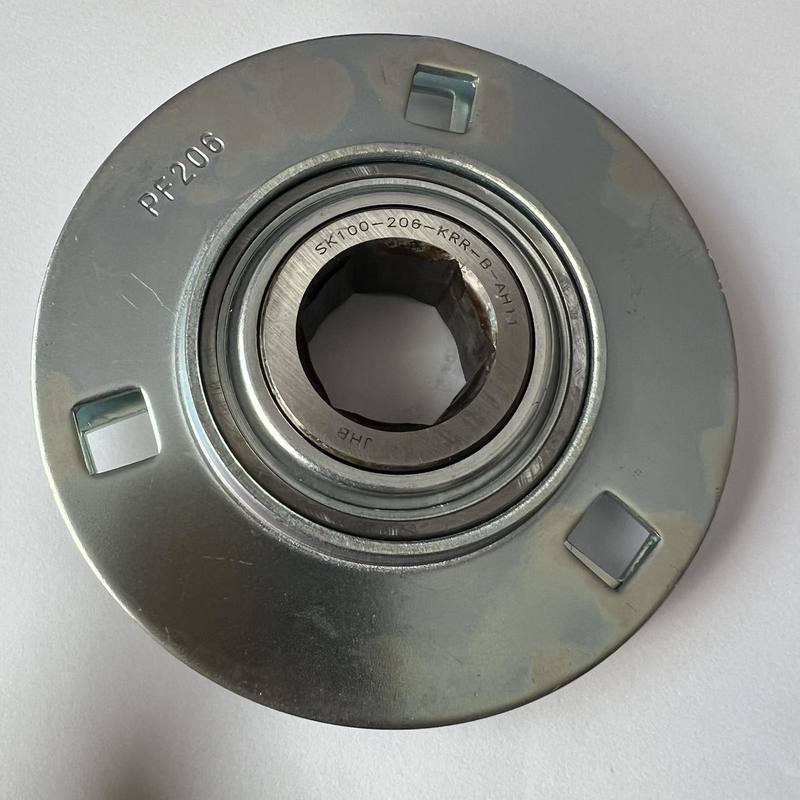

• Корпус опоры с соответствующим посадочным местом под наружное кольцо.

Характеристики

• Тип: шариковый подшипник под шестигранный вал.
• Обозначение: 206KRRB-AH06-JHB.
• Артикулы John Deere: JD9313, JD9249.
• Артикул New Holland: 135241.
• Производитель: JHB.
• Страна происхождения: Китай.
• Размеры: 25,4×62×24 мм.
• Размер посадки между гранями: 25,4 мм.
• Наружный диаметр: 62 мм.
• Общая ширина: 24 мм.
• Назначение: поддержание вращения шестигранного вала.

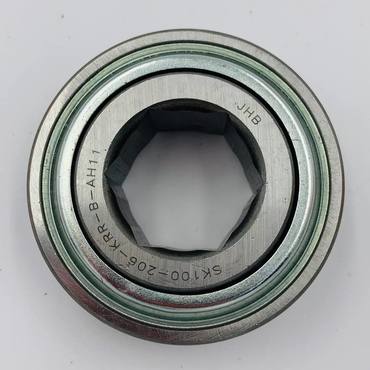

• Особенность: внутреннее кольцо с шестигранным отверстием.

Совместимость

Пресс-подборщики: John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 342, John Deere 346, John Deere 349, John Deere 359, John Deere 456, John Deere 459, John Deere 466.

Зерноуборочные комбайны: John Deere 530, John Deere 630, John Deere 9550.

Производитель

JHB (Китай) - производитель этого исполнения подшипника по данным карточки товара.
Обозначение изделия: 206KRRB-AH06-JHB.

Признаки износа

• Гул, хруст или заедание при вращении.
• Ощутимый люфт между кольцами подшипника.
• Смятие или выработка граней внутреннего отверстия.
• Следы проворачивания наружного кольца в корпусе.
• Локальный нагрев опоры во время работы.

При замене проверяйте грани вала и посадочное место корпуса. Новый подшипник не устранит люфт, вызванный износом этих поверхностей.
