Звездочка z12 вала редуктора E19123 John Deere - шлицевая

Звёздочка z12 вала редуктора E19123 John Deere - шлицевая

Звёздочка E19123 предназначена для цепного привода механизма подачи растительной массы тюковых пресс-подборщиков John Deere. Деталь устанавливается на шлицевой участок вала редуктора и обеспечивает передачу вращения и крутящего момента к приводной роликовой цепи.

Назначение и практическая польза

Во время работы пресс-подборщика механизм подачи перемещает сено или солому от подборщика к прессовальной камере. Для согласованной работы рабочих элементов вращательное движение передаётся через систему валов, редукторов и цепных передач.

Приводная звёздочка E19123 является элементом такой передачи. Она получает вращение от вала редуктора через шлицевое соединение и передаёт движение роликовой цепи, которая приводит в действие соответствующие механизмы машины.

Исправная звёздочка важна для стабильной передачи крутящего момента, правильного зацепления цепи с зубьями и равномерной работы привода.

Износ зубьев или шлицевого отверстия может вызывать люфт, ударные нагрузки, рывки цепи и ускоренный износ сопряжённых деталей. Своевременная замена повреждённой звёздочки помогает предотвращать дальнейшие неисправности механизма подачи.

Место установки

Звёздочка E19123 устанавливается на шлицевом участке вала редуктора привода механизма подачи пресс-подборщика John Deere. Она работает в составе цепной передачи и вращается вместе с валом.

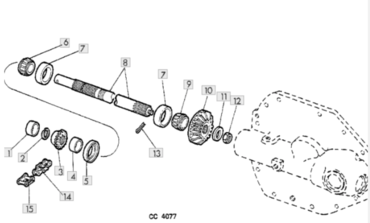

Конкретное положение звёздочки, способ её осевой фиксации и конструкцию связанного узла необходимо проверять по сборочной схеме соответствующей модели пресс-подборщика.

Конструкция и принцип работы

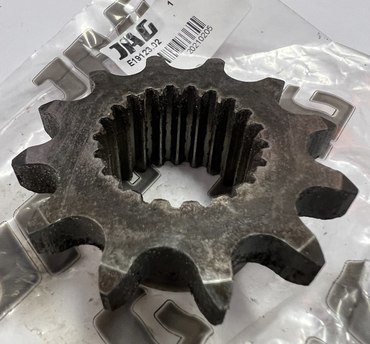

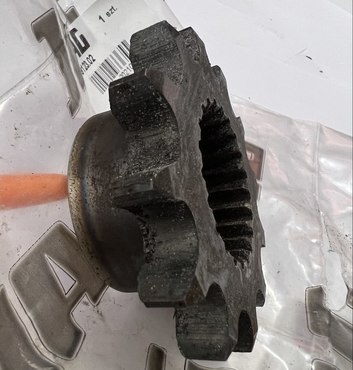

Звёздочка E19123 имеет зубчатый венец для зацепления с приводной роликовой цепью и внутреннее шлицевое отверстие для установки на вал редуктора.

Принцип работы цепной передачи:

• Получение вращения - вал редуктора передаёт крутящий момент звёздочке через контакт рабочих поверхностей шлицев.
• Передача движения - зубья звёздочки входят в зацепление с роликами соответствующей приводной цепи.
• Перемещение цепи - во время вращения звёздочка создаёт тяговое усилие в цепи и передаёт движение к следующему элементу привода.
• Работа под нагрузкой - шлицевое соединение и зубчатый венец воспринимают усилия, возникающие во время работы механизма подачи.
• Согласование движения - правильное зацепление с цепью обеспечивает передачу вращения без нежелательного проскальзывания.

В отличие от направляющей или натяжной звёздочки, E19123 является приводным элементом, который передаёт крутящий момент от вала редуктора к цепной передаче.

Для правильной работы необходимы исправные зубья, соответствующая роликовая цепь, надлежащее натяжение и отсутствие чрезмерного люфта в шлицевом соединении.

Взаимодействие с другими компонентами

Звёздочка E19123 работает в составе привода редуктора совместно с валом, роликовой цепью, опорными и крепёжными элементами.

В разделе «Компоненты» AgroVIP для этой звёздочки представлены следующие связанные товары:

• Вал главного редуктора E38908 John Deere - шлицевой вал, связанный с узлом приводной звёздочки. При ремонте необходимо проверять состояние шлицев вала и соответствие посадочного соединения.
• Втулка муфты сцепления E45511 John Deere - компонент связанного узла привода. Состояние втулки и посадочных поверхностей важно для правильной работы механизма.
• Конический роликовый подшипник JD7409, JD7372 John Deere - связанный элемент подшипниковой опоры редуктора. Его состояние необходимо проверять при обслуживании вала и сопряжённых компонентов.
• Приводная роликовая цепь 50-1, 10A-1 Rollon - цепь из каталога связанных компонентов AgroVIP. Для использования именно со звёздочкой E19123 необходимо дополнительно проверить соответствие профиля зубьев и конструкции передачи.
• Соединительное звено цепи 50-1, 10A-1 Rollon - используется для соединения концов роликовой цепи соответствующего типа.
• Переходное звено цепи 50-1, 10A-1 Rollon - специальный элемент для сборки цепи, когда конструкцией допускается использование переходного звена.

Наличие деталей в разделе «Компоненты» не означает, что каждая из них непосредственно устанавливается на звёздочку E19123. Их конструктивную совместимость необходимо проверять по соответствующей схеме привода.

При ремонте особое внимание следует уделить состоянию вала E38908, зубьев звёздочки, приводной цепи и подшипниковых опор. Износ одного из этих элементов может приводить к дополнительной нагрузке на другие компоненты.

Признаки износа и неисправности

• Неравномерный износ или истончение зубьев звёздочки.
• Крючкообразная форма зубьев из-за длительной работы с изношенной цепью.
• Сколы, трещины или механические повреждения зубчатого венца.
• Износ или деформация внутренних шлицев.
• Люфт звёздочки на шлицевом валу.
• Биение или перекос при вращении.
• Неравномерное движение, рывки или перескакивание приводной цепи.
• Посторонний стук, повышенный шум и вибрации цепной передачи.

Эти признаки могут возникать также из-за удлинения цепи, неправильного натяжения, износа шлицев вала или неисправности подшипниковых опор. Перед заменой необходимо проверить весь соответствующий приводной узел.

Применение

Пресс-подборщики John Deere: 224, 330, 332, 336, 339, 342, 346, 349.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер E19123 с документацией пресс-подборщика. Необходимо проверить количество зубьев, конструкцию шлицевого отверстия, количество шлицев и соответствие посадочных поверхностей валу редуктора.

При замене рекомендуется проверить состояние вала E38908, приводной цепи, других звёздочек и элементов натяжного механизма.

Если шлицы вала имеют значительный износ, установка новой звёздочки может не устранить люфт соединения. Аналогично изношенная или удлинённая цепь может вызывать ускоренный износ новых зубьев.

Перед монтажом очистите посадочные поверхности, проверьте состояние шлицев и отсутствие механических повреждений. Устанавливайте звёздочку с предусмотренными конструкцией элементами осевой фиксации.

После установки проверьте правильность расположения звёздочки относительно приводной цепи, надёжность фиксации, натяжение цепи и отсутствие перекоса. Регулировку следует выполнять в соответствии с сервисной документацией машины.

На AgroVIP также представлена звёздочка E19123 в исполнении MYD. Перед выбором другого производителя рекомендуется сверить полную маркировку и посадочные параметры.

Обслуживание цепной передачи выполняйте только после полной остановки пресс-подборщика, выключения привода и исключения случайного вращения механизмов.

OEM номера и артикулы

John Deere: E19123.

Артикул товарной позиции AgroVIP: E19123.
