Звездочка Z-14 под шестигранный вал DC17308 John Deere

Звёздочка Z-14 под шестигранный вал DC17308 John Deere

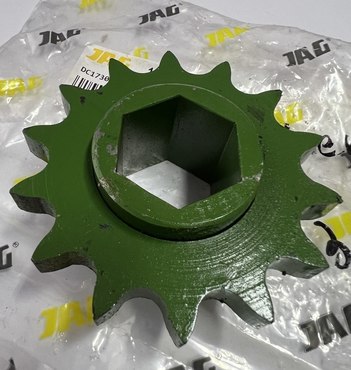

Звёздочка DC17308 с 14 зубьями применяется в цепном приводе подающего механизма пресс-подборщика John Deere. Имеет посадочное отверстие под шестигранный вал и передаёт крутящий момент между валом и цепью.

При замене проверяйте состояние цепи и граней вала. Изношенная цепь ускоряет выработку новых зубьев, а разбитая посадка вызывает люфт и удары в приводе.

Принцип работы

• Зубья звёздочки входят в зацепление с роликами приводной цепи.
• При вращении ролики последовательно входят во впадины между зубьями и выходят из них, передавая усилие.
• Шестигранное отверстие взаимодействует с гранями вала и передаёт крутящий момент через их контакт.
• При исправных зубьях, посадке и правильном натяжении цепь проходит по звёздочке без перескакивания.
• Износ зубьев нарушает зацепление, а выработка шестигранного отверстия увеличивает угловой люфт между звёздочкой и валом.

Место установки

На шестигранном валу цепного привода подающего механизма пресс-подборщика John Deere. Точную позицию и способ осевой фиксации сверяют со схемой соответствующей модели.

Работает совместно с компонентами

• Приводная роликовая цепь соответствующего стандарта.
• Шестигранный вал привода.

Характеристики

• Тип: звёздочка цепного привода.
• Артикул: DC17308.
• Производитель: JAG.
• Страна происхождения: Польша.
• Количество зубьев: 14.
• Посадка: под шестигранный вал.
• Назначение: передача крутящего момента в приводе подающего механизма.

Совместимость

John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 342, John Deere 346.

Производитель

JAG (Польша) - производитель этой запасной части по данным AgroVIP.
Звёздочка поставляется под брендом JAG для ремонта цепного привода пресс-подборщиков John Deere.

Признаки износа

• Заострение или крючкообразная выработка зубьев.
• Сколы, трещины или сломанные зубья.
• Скругление граней посадочного отверстия и люфт на валу.
• Перескакивание цепи или удары в зацеплении.

После замены проверьте соосность звёздочек, натяжение цепи и фиксацию детали на валу.
