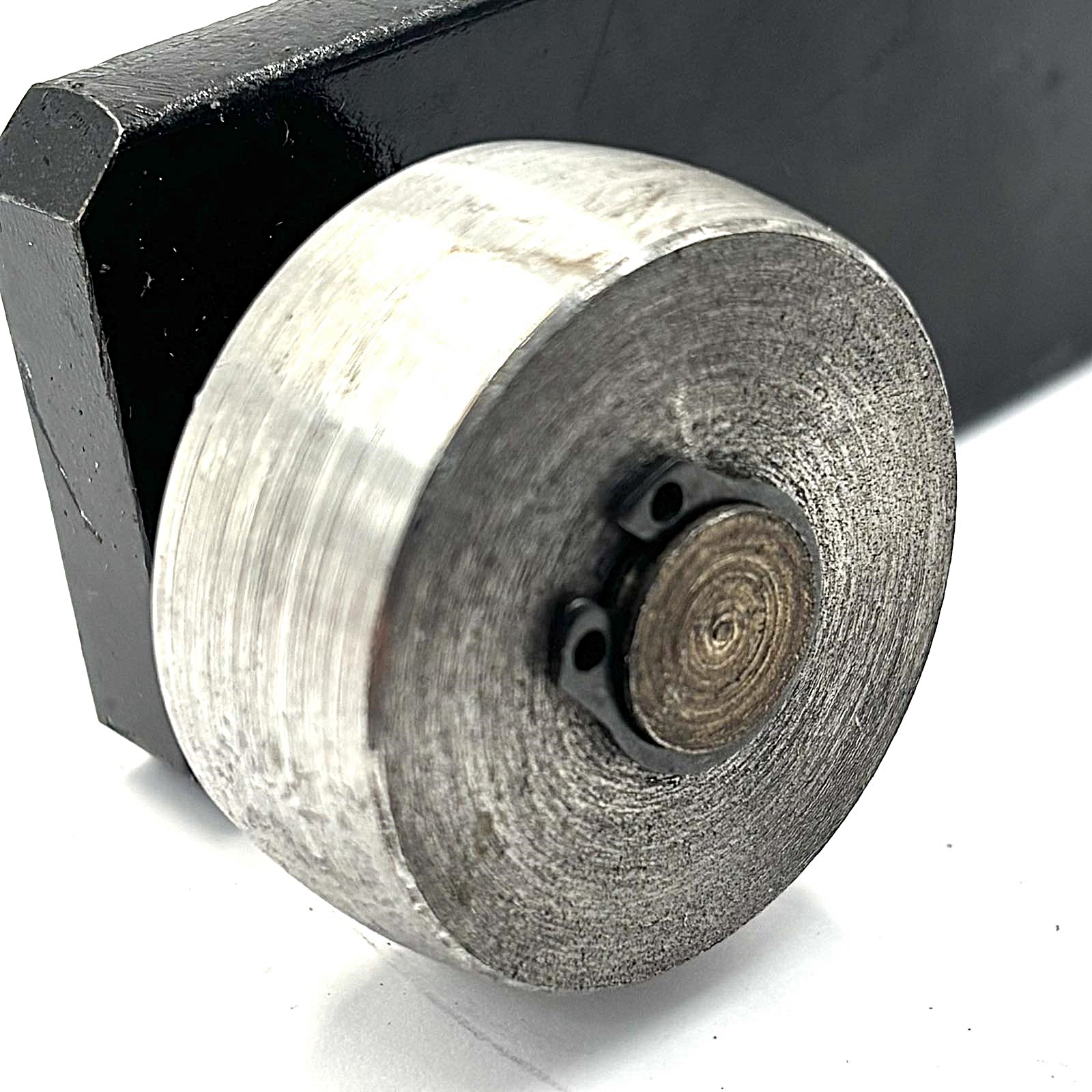

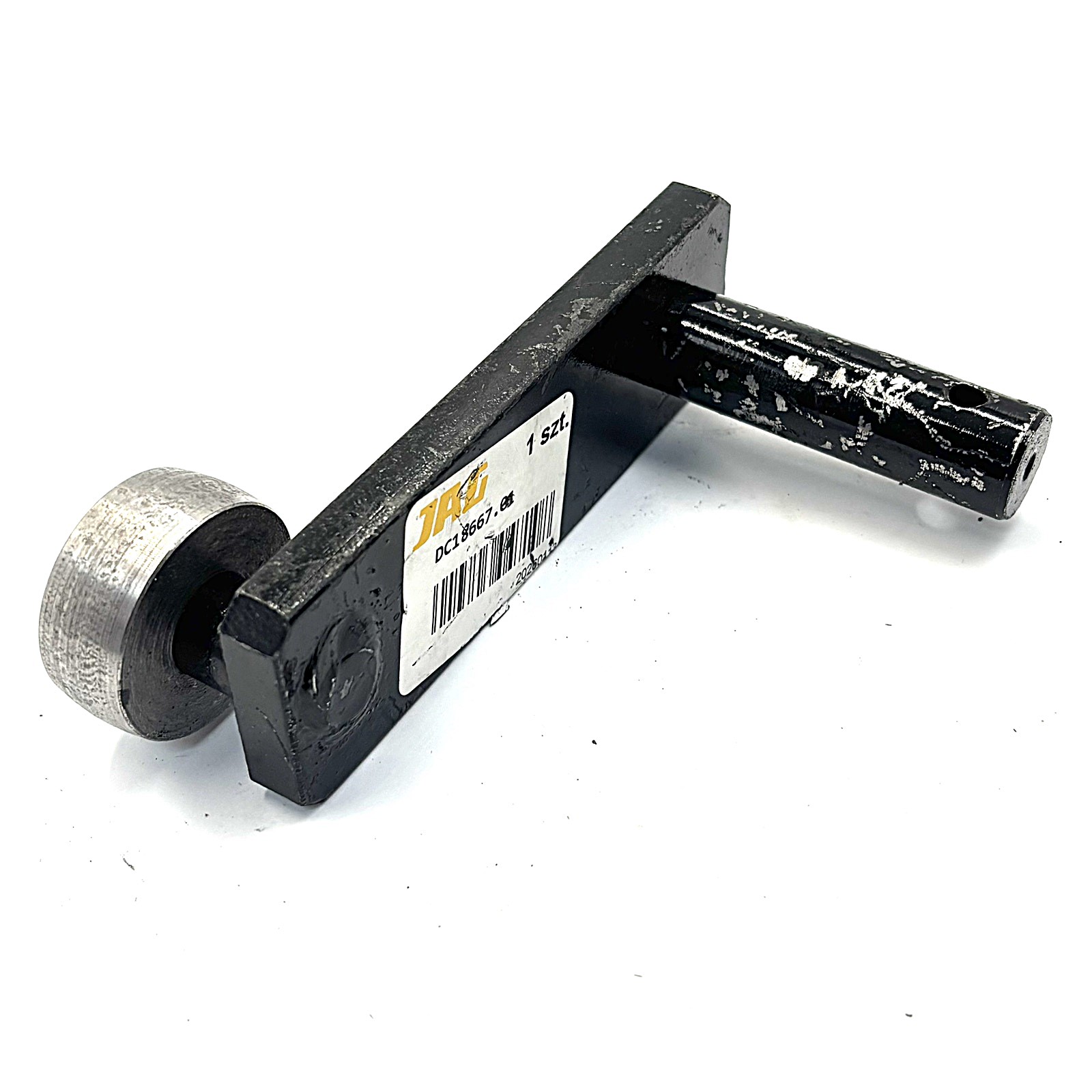

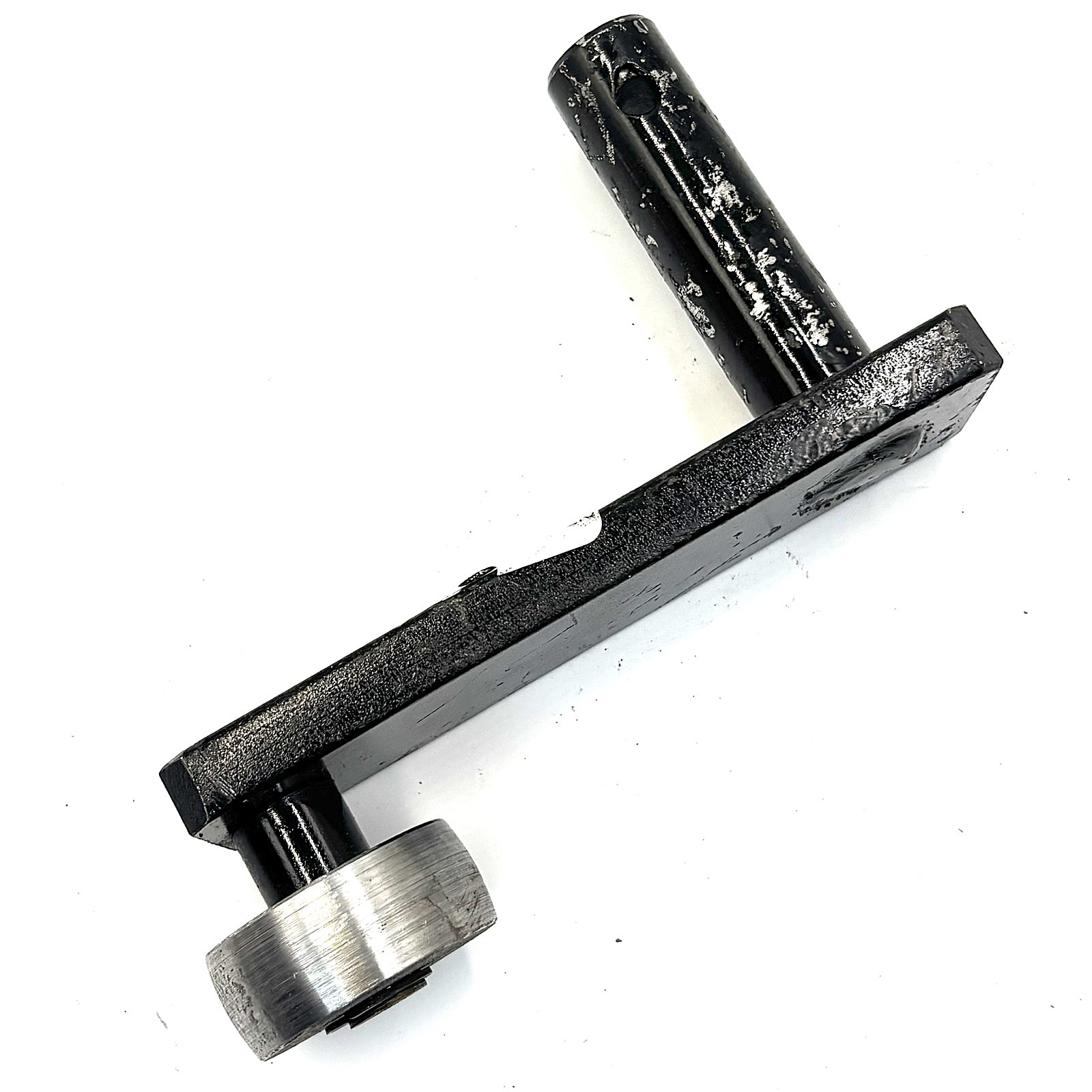

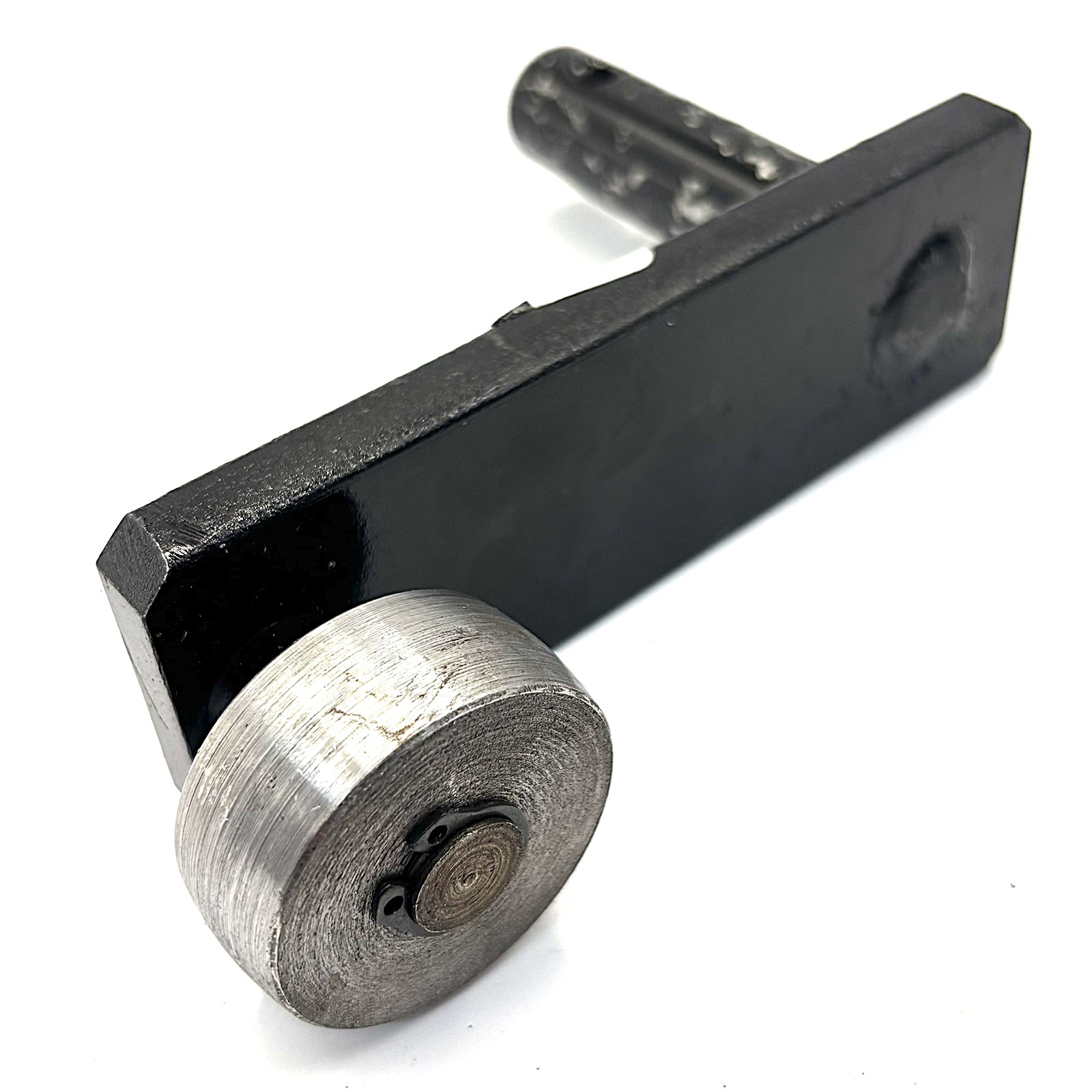

Тримач ролика DC18667, AE25280, BP14014 John Deere - в зборі

Тримач ролика підбирача DC18667, AE25280, BP14014 John Deere - в зборі

Тримач DC18667 з роликом AE25280 застосовується в механізмі підбирача прес-підбирача John Deere. Ролик рухається по біговій доріжці, а тримач передає задане нею переміщення трубі з пружинними пальцями.

Люфт або вигин тримача порушують положення пальців під час підбирання маси. Під час ремонту перевіряйте також обертання ролика та стан бігової доріжки: пошкодження одного елемента прискорює зношення іншого.

Принцип роботи

• Тримач утримує напрямний ролик у робочому положенні відносно труби підбирача.
• Під час обертання підбирача ролик перекочується по профілю бокової направляючої, тобто бігової доріжки.
• Профіль доріжки через ролик і тримач задає поворот труби та положення пружинних пальців.
• За справного стану ролик обертається без заїдання, а з’єднання працюють без надмірного люфту.
• Зношення посадок або деформація тримача порушують рух пальців і можуть спричиняти удари ролика по доріжці.

Місце встановлення

На трубі підбирача з боку бігової доріжки, у механізмі керування положенням пружинних пальців. Орієнтацію тримача під час складання звіряють зі схемою конкретної моделі.

Працює сумісно з компонентами

• Напрямний ролик підбирача AE25280.
• Шайба ролика BP14014.
• Бокова направляюча підбирача, або бігова доріжка.
• Труба підбирача з пружинними пальцями.

Характеристики

• Тип: тримач ролика підбирача в зборі.
• Артикул тримача: DC18667.
• Номери компонентів: AE25280 - ролик; BP14014 - шайба ролика.
• Позначення в каталозі AgroVIP: DC18667.01.
• Виробник: Agro Parts.
• Країна походження: Італія.
• Призначення: утримання ролика та передавання руху до труби підбирача.
• Особливість: постачається в зборі з роликом.

Сумісність

John Deere 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466.

Виробник

Agro Parts (Італія) - виробник цієї запасної частини.
Збірка призначена для ремонту механізму підбирача John Deere.

Ознаки зносу

• Люфт ролика або з’єднання тримача з трубою.
• Заїдання ролика, нерівномірне зношення його поверхні.
• Вигин тримача або тріщини біля посадкових місць.
• Стукіт у зоні бігової доріжки та нерівномірне переміщення пальців.

Після заміни перевірте кріплення тримача, вільне обертання ролика та проходження механізму по всій біговій доріжці.
