Плече маховика (важіль) E46183 John Deere

Плече маховика E38920 призначене для запобіжного з'єднання приводу тюкових прес-підбирачів John Deere. Деталь являє собою важіль зі шліцьовою посадкою, який працює у вузлі зі зрізним запобіжним елементом та бере участь у передаванні крутного моменту від маховика до приводного механізму.

Призначення та практична користь

Під час роботи прес-підбирача маховик накопичує кінетичну енергію та допомагає згладжувати нерівномірність навантаження, що виникає під час зворотно-поступального руху поршня пресувальної камери.

Важіль E38920 є частиною запобіжного з'єднання приводу. Його завдання полягає в передаванні робочого зусилля через передбачений конструкцією зрізний елемент. У разі перевантаження такий елемент має руйнуватися, розриваючи силовий зв'язок у відповідній ділянці передачі.

Справний важіль забезпечує правильне положення з'єднувальних деталей, допомагає уникати зайвого люфту та ударних навантажень. Це важливо для стабільної роботи приводу та правильної дії запобіжного механізму.

Місце встановлення

Плече E38920 встановлюється у вузлі запобіжного з'єднання приводу маховика прес-підбирача John Deere. Шліцьова частина важеля призначена для посадки на відповідний елемент приводу, а робоча частина бере участь у з'єднанні зі зрізним елементом.

Точне положення важеля, спосіб його кріплення та конструкція запобіжного з'єднання визначаються за складальною схемою відповідної моделі прес-підбирача.

Конструкція та принцип роботи

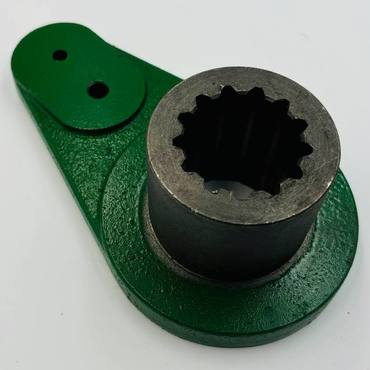

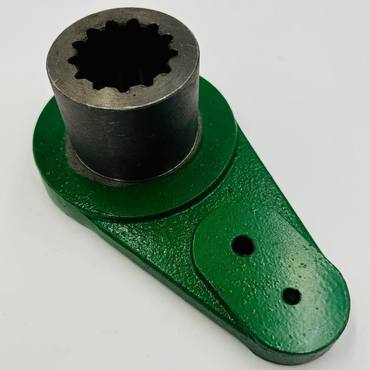

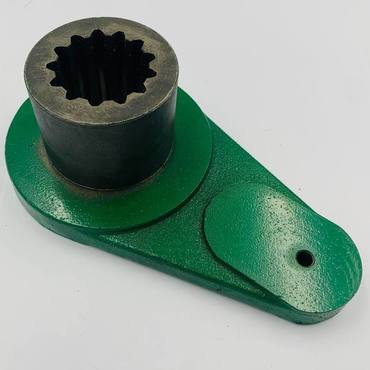

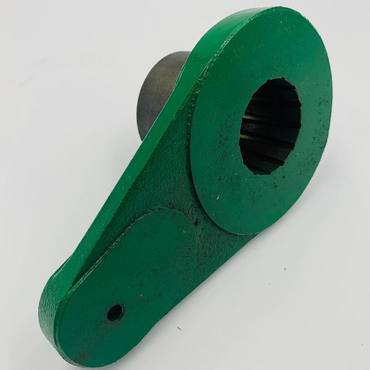

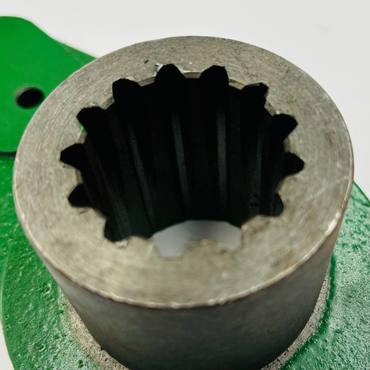

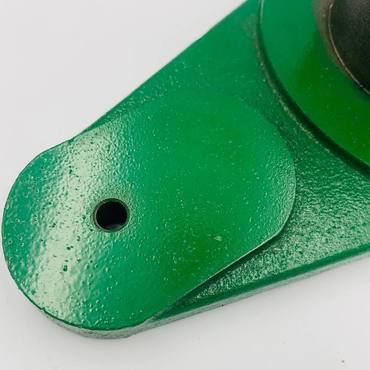

Плече маховика має корпус із робочим важелем та шліцьовим посадковим отвором. Шліцьове з'єднання дозволяє передавати крутний момент між важелем і відповідним елементом приводу.

Принцип роботи запобіжного з'єднання:

• Передача обертання - під час нормальної роботи важіль бере участь у передаванні крутного моменту в приводі маховика.
• Силове з'єднання - передбачений конструкцією зрізний елемент забезпечує з'єднання відповідних частин механізму.
• Робоче навантаження - за справного з'єднання зусилля передається без надмірного люфту та ударів між деталями.
• Перевантаження - якщо навантаження перевищує допустиме для зрізного елемента, він руйнується та роз'єднує передачу зусилля через цей вузол.
• Відновлення роботи - після усунення причини перевантаження перевіряють стан важеля, посадкових поверхонь та встановлюють відповідний запобіжний елемент.

Важливо використовувати зрізний елемент саме того виконання, яке передбачене виробником техніки. Заміна його звичайним болтом або кріпленням невідомої міцності може порушити роботу запобіжного механізму.

Взаємодія з іншими компонентами

Плече E38920 працює у складі приводу маховика разом із такими елементами:

• Маховик - накопичує енергію обертання та є частиною приводної системи прес-підбирача.
• Зрізний запобіжний елемент - забезпечує силовий зв'язок між відповідними частинами приводу та руйнується у разі перевантаження.
• Шліцьовий елемент приводу - взаємодіє зі шліцьовим отвором важеля для передавання крутного моменту.
• Посадкові та кріпильні елементи - забезпечують передбачене конструкцією положення важеля.

У розділі «Компоненти» AgroVIP для цього товару зазначено:

• Втулка маховика BP14006 John Deere - пов'язаний компонент вузла маховика. Його конкретне місце встановлення та взаємну посадку з важелем необхідно перевіряти за складальною схемою.

На AgroVIP також представлено плече маховика E38920.03 іншого виконання. Перед вибором необхідно порівняти конструкцію кріплення та повне маркування. Ці товарні позиції не слід вважати автоматично взаємозамінними.

Ознаки зношення та несправності

• Зношення або пошкодження шліців посадкового отвору.
• Збільшений люфт між важелем і відповідним елементом приводу.
• Овальність, деформація або пошкодження кріпильних отворів.
• Тріщини поблизу отворів або в корпусі важеля.
• Вигин важеля чи порушення його робочого положення.
• Поява сторонніх ударів і стукоту під час передавання навантаження.
• Повторне пошкодження зрізного елемента через люфт, перекіс або іншу несправність механізму.

Повторне руйнування зрізного елемента не завжди означає несправність самого важеля. Причиною можуть бути перевантаження пресувального механізму, пошкодження суміжних деталей або неправильне кріплення.

Застосування

Прес-підбирачі John Deere: 330, 332, 336, 339, 349.

Рекомендації щодо підбору та встановлення

Перед замовленням звірте каталожний номер E38920, конструкцію важеля, шліцьове з'єднання та розташування кріпильних отворів зі встановленою деталлю.

Особливу увагу приділіть вибору правильного виконання. У каталозі John Deere також використовується позначення E46183 для важеля зрізного запобіжного з'єднання, проте застосування цих деталей відрізняється. Їхню взаємозамінність необхідно підтверджувати за каталогом конкретної машини.

Під час заміни перевірте стан шліців, посадкових поверхонь, кріпильних отворів і суміжних компонентів. Зношення цих елементів може спричиняти додаткові ударні навантаження та передчасне руйнування запобіжного з'єднання.

Після встановлення необхідно перевірити правильність положення важеля, надійність кріплення та відповідність зрізного елемента вимогам сервісної документації.

Усі роботи з приводом маховика слід виконувати лише після зупинки техніки, вимкнення приводу та повної зупинки маховика.

ОЕМ номери та артикули

John Deere: E38920.

Артикул виробника JAG: 59-0042.

Артикул товарної позиції AgroVIP: E38920.01.

Додаткове позначення у каталозі AgroVIP, взаємозамінність не підтверджена: E46183.01.
