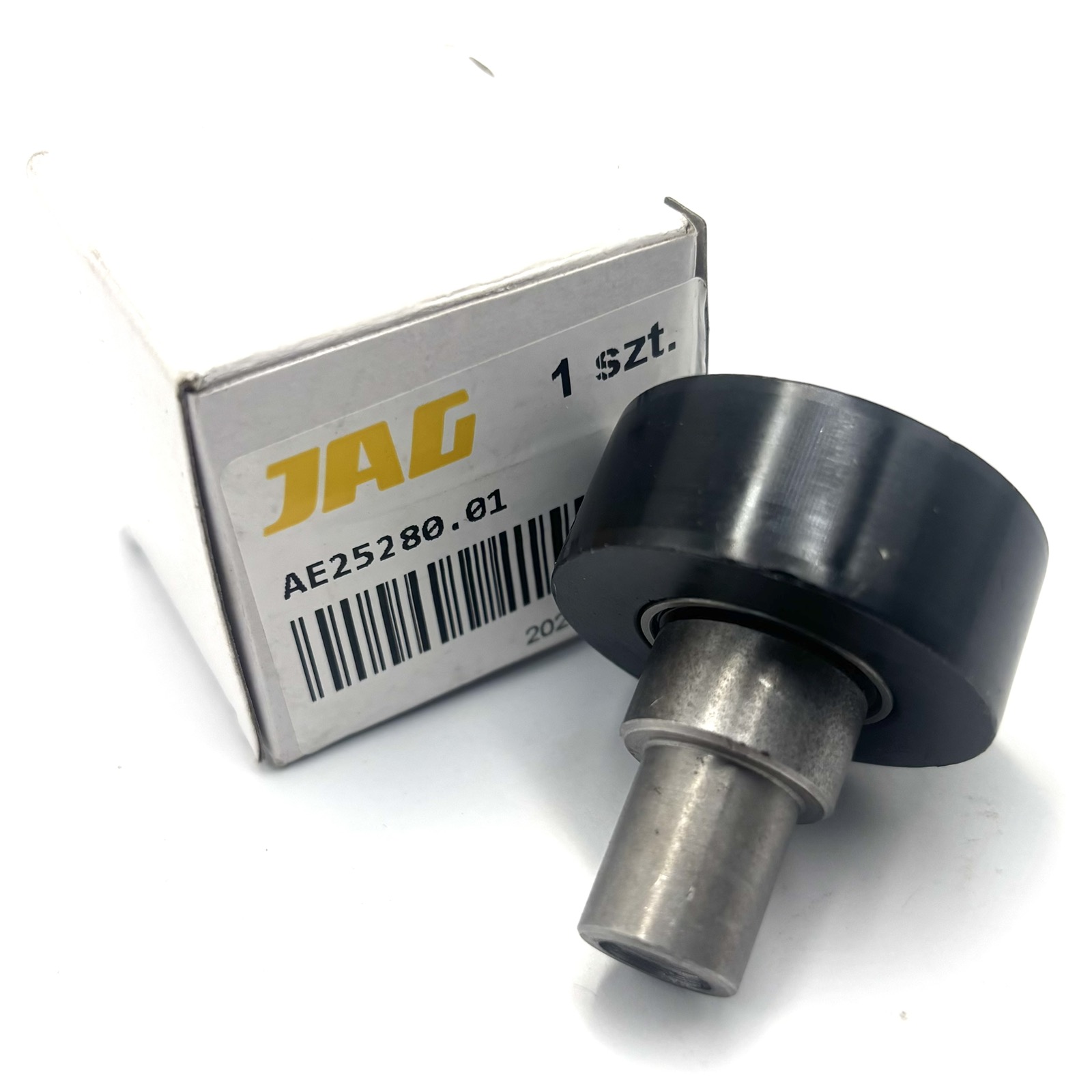

Ролик 58169, AE11306, AE11578, AE25280 John Deere - 13.2х16x38мм

Ролик підбирача 58.169.19, AE25280, AE11306, AE11578 John Deere

Ролик 58.169.19 призначений для кулачкового механізму підбирача тюкових прес-підбирачів John Deere. Деталь працює в системі керування положенням пружинних пальців підбирача та забезпечує проходження відповідного механізму вздовж профільної напрямної.

Ролик використовується в механізмі, для якого в каталозі John Deere передбачено деталь AE25280. Його призначення полягає у передаванні руху від кулачкової доріжки до механізму повороту труб із пружинними пальцями підбирача.

Призначення та практична користь

Під час роботи прес-підбирача пружинні пальці захоплюють сіно або солому з валка та спрямовують рослинну масу до механізму подачі. Для правильного виконання цієї операції положення пальців змінюється протягом обертання підбирача.

Ролик кулачкового механізму рухається вздовж спеціальної напрямної доріжки. Її профіль визначає положення пов'язаних із роликом деталей, завдяки чому пружинні пальці своєчасно входять у робочу зону та виходять із неї.

Справний ролик допомагає забезпечувати плавну роботу підбирача, зменшувати небажані удари та підтримувати правильну траєкторію руху пальців.

Зношення, люфт або заклинювання ролика можуть порушувати роботу кулачкового механізму, спричиняти пошкодження напрямної доріжки та прискорювати зношення тримача ролика.

Місце встановлення

Ролик встановлюється у вузлі тримача кулачкового механізму підбирача John Deere. Його робоча поверхня контактує з профільною напрямною, яка керує положенням труб із пружинними пальцями.

Точний спосіб кріплення та конструкцію посадкового з'єднання необхідно перевіряти за складальною схемою відповідного виконання підбирача.

Конструкція та принцип роботи

Ролик має обертову зовнішню частину, робоча поверхня якої призначена для перекочування по кулачковій доріжці. Посадкова частина забезпечує встановлення деталі у відповідному тримачі.

Робочий цикл кулачкового механізму відбувається таким чином:

• Обертання підбирача - приводний механізм обертає робочі елементи підбирача разом із тримачами роликів.
• Рух по напрямній - ролик переміщується вздовж профілю кулачкової доріжки та перекочується по її робочій поверхні.
• Керування положенням пальців - зміна положення ролика через механізм тримача забезпечує необхідний поворот труб із пружинними пальцями.
• Захоплення рослинної маси - пальці підбирача проходять робочу ділянку траєкторії, піднімаючи та переміщуючи сіно або солому.
• Відведення пальців - у відповідній частині циклу кулачкова доріжка змінює їхнє положення для завершення подачі матеріалу.

Ролик не є приводною зірочкою або натяжним роликом ременя. Його основна функція полягає в перекочуванні по напрямній та передаванні зміни положення кулачкового механізму.

Взаємодія з іншими компонентами

Ролик 58.169.19 працює у складі кулачкового механізму підбирача разом із такими деталями:

• Тримач ролика - забезпечує встановлення ролика та передавання переміщення від кулачкової доріжки до механізму повороту труб.
• Кулачкова напрямна (бігова доріжка) - має профіль, за яким перекочується ролик та який визначає траєкторію руху механізму.
• Труби з пружинними пальцями - змінюють своє кутове положення під дією кулачкового механізму.
• Кріпильні та опорні елементи - забезпечують передбачене конструкцією встановлення й утримання ролика.

У каталозі AgroVIP також представлені такі пов'язані товарні позиції:

• Тримач ролика підбирача DC18667 John Deere - без ролика - окрема деталь для встановлення ролика у кулачковому механізмі. Перед спільним замовленням необхідно перевірити відповідність посадкового з'єднання.
• Ролик підбирача AE25280 John Deere - виконання JAG - альтернативна товарна позиція AgroVIP. Під час вибору необхідно порівняти повне маркування, конструкцію та посадкові параметри.

Під час ремонту рекомендується перевірити стан кулачкової доріжки, тримача ролика та кріплень. Якщо напрямна має значне зношення або деформацію, новий ролик також може працювати з підвищеним навантаженням.

Ознаки зношення та несправності

• Плоскі ділянки, канавки або нерівномірне зношення робочої поверхні.
• Збільшений люфт ролика на опорі.
• Заїдання, заклинювання або утруднене обертання.
• Тріщини, сколи чи інші механічні пошкодження.
• Нерівномірне перекочування по кулачковій доріжці.
• Сторонній стукіт і підвищена вібрація підбирача.
• Сліди ковзання замість перекочування на напрямній поверхні.
• Порушення траєкторії руху пружинних пальців підбирача.

Подібні ознаки можуть виникати також через пошкодження тримача, зношення напрямної або несправність суміжних елементів. Перед заміною необхідно оглянути відповідний кулачковий вузол.

Застосування

Прес-підбирачі John Deere: 336, 342, 346.

Рекомендації щодо підбору та встановлення

Перед замовленням звірте артикул 58.169.19, конструкцію ролика та його посадкові параметри зі встановленою деталлю. Для підбору за OEM використовуйте складальну схему кулачкового механізму відповідної моделі.

Необхідно перевірити, чи потрібен окремий ролик, ролик із кріпильним елементом або повний вузол тримача. Позначення окремих підшипників і роликів у зборі не слід вважати автоматично взаємозамінними.

Перед монтажем огляньте тримач, посадкову частину та стан кулачкової доріжки. Пошкоджені поверхні або перекіс кріплення можуть спричиняти прискорене зношення нового ролика.

Після встановлення перевірте вільне обертання ролика, надійність його кріплення та правильне проходження по напрямній. Контроль роботи механізму виконуйте відповідно до сервісної документації прес-підбирача.

Усі роботи з підбирачем проводьте лише після повної зупинки машини, вимкнення приводу та унеможливлення випадкового обертання робочих елементів.

Каталожні номери та артикули

Підтверджений номер ролика кулачкового механізму John Deere: AE25280.

Інші позначення з розділу OEM AgroVIP: AE11306, AE11578. Їхню відповідність конкретному виконанню необхідно перевіряти.

John Deere AE11579: окремий підшипник ролика за офіційною номенклатурою, не тотожний автоматично роликовому вузлу AE25280.

Каталожні позначення товару: 58.169.19, 58.169, 58169.

Артикул товарної позиції AgroVIP: 58.169.19.
