Ролик подборщика 58169, AE11306, AE11578, AE25280 John Deere - 13.2х16x38мм

Ролик подборщика 58.169.19, AE25280, AE11306, AE11578 John Deere

Ролик 58.169.19 предназначен для кулачкового механизма подборщика тюковых пресс-подборщиков John Deere. Деталь работает в системе управления положением пружинных пальцев подборщика и обеспечивает прохождение соответствующего механизма вдоль профильной направляющей.

Ролик используется в механизме, для которого в каталоге John Deere предусмотрена деталь AE25280. Его назначение заключается в передаче движения от кулачковой дорожки к механизму поворота труб с пружинными пальцами подборщика.

Назначение и практическая польза

Во время работы пресс-подборщика пружинные пальцы захватывают сено или солому из валка и направляют растительную массу к механизму подачи. Для правильного выполнения этой операции положение пальцев изменяется на протяжении вращения подборщика.

Ролик кулачкового механизма движется вдоль специальной направляющей дорожки. Её профиль определяет положение связанных с роликом деталей, благодаря чему пружинные пальцы своевременно входят в рабочую зону и выходят из неё.

Исправный ролик помогает обеспечивать плавную работу подборщика, уменьшать нежелательные удары и поддерживать правильную траекторию движения пальцев.

Износ, люфт или заклинивание ролика могут нарушать работу кулачкового механизма, вызывать повреждение направляющей дорожки и ускорять износ держателя ролика.

Место установки

Ролик устанавливается в узле держателя кулачкового механизма подборщика John Deere. Его рабочая поверхность контактирует с профильной направляющей, управляющей положением труб с пружинными пальцами.

Точный способ крепления и конструкцию посадочного соединения необходимо проверять по сборочной схеме соответствующего исполнения подборщика.

Конструкция и принцип работы

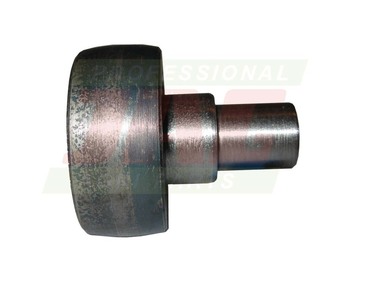

Ролик имеет вращающуюся наружную часть, рабочая поверхность которой предназначена для перекатывания по кулачковой дорожке. Посадочная часть обеспечивает установку детали в соответствующем держателе.

Рабочий цикл кулачкового механизма происходит следующим образом:

• Вращение подборщика - приводной механизм вращает рабочие элементы подборщика вместе с держателями роликов.
• Движение по направляющей - ролик перемещается вдоль профиля кулачковой дорожки и перекатывается по её рабочей поверхности.
• Управление положением пальцев - изменение положения ролика через механизм держателя обеспечивает необходимый поворот труб с пружинными пальцами.
• Захват растительной массы - пальцы подборщика проходят рабочий участок траектории, поднимая и перемещая сено или солому.
• Отвод пальцев - в соответствующей части цикла кулачковая дорожка изменяет их положение для завершения подачи материала.

Ролик не является приводной звёздочкой или натяжным роликом ремня. Его основная функция заключается в перекатывании по направляющей и передаче изменения положения кулачкового механизма.

Взаимодействие с другими компонентами

Ролик 58.169.19 работает в составе кулачкового механизма подборщика совместно со следующими деталями:

• Держатель ролика - обеспечивает установку ролика и передачу перемещения от кулачковой дорожки к механизму поворота труб.
• Кулачковая направляющая (беговая дорожка) - имеет профиль, по которому перекатывается ролик и который определяет траекторию движения механизма.
• Трубы с пружинными пальцами - изменяют своё угловое положение под действием кулачкового механизма.
• Крепёжные и опорные элементы - обеспечивают предусмотренную конструкцией установку и удержание ролика.

В каталоге AgroVIP также представлены следующие связанные товарные позиции:

• Держатель ролика подборщика DC18667 John Deere - без ролика - отдельная деталь для установки ролика в кулачковом механизме. Перед совместным заказом необходимо проверить соответствие посадочного соединения.
• Ролик подборщика AE25280 John Deere - исполнение JAG - альтернативная товарная позиция AgroVIP. При выборе необходимо сравнить полную маркировку, конструкцию и посадочные параметры.

При ремонте рекомендуется проверить состояние кулачковой дорожки, держателя ролика и креплений. Если направляющая имеет значительный износ или деформацию, новый ролик также может работать с повышенной нагрузкой.

Признаки износа и неисправности

• Плоские участки, канавки или неравномерный износ рабочей поверхности.
• Увеличенный люфт ролика на опоре.
• Заедание, заклинивание или затруднённое вращение.
• Трещины, сколы или другие механические повреждения.
• Неравномерное перекатывание по кулачковой дорожке.
• Посторонний стук и повышенная вибрация подборщика.
• Следы скольжения вместо перекатывания на направляющей поверхности.
• Нарушение траектории движения пружинных пальцев подборщика.

Подобные признаки могут возникать также из-за повреждения держателя, износа направляющей или неисправности сопряжённых элементов. Перед заменой необходимо осмотреть соответствующий кулачковый узел.

Применение

Пресс-подборщики John Deere: 336, 342, 346.

Рекомендации по подбору и установке

Перед заказом сверьте артикул 58.169.19, конструкцию ролика и его посадочные параметры с установленной деталью. Для подбора по OEM используйте сборочную схему кулачкового механизма соответствующей модели.

Необходимо проверить, требуется ли отдельный ролик, ролик с крепёжным элементом или полный узел держателя. Обозначения отдельных подшипников и роликов в сборе не следует считать автоматически взаимозаменяемыми.

Перед монтажом осмотрите держатель, посадочную часть и состояние кулачковой дорожки. Повреждённые поверхности или перекос крепления могут вызывать ускоренный износ нового ролика.

После установки проверьте свободное вращение ролика, надёжность его крепления и правильное прохождение по направляющей. Контроль работы механизма выполняйте в соответствии с сервисной документацией пресс-подборщика.

Все работы с подборщиком проводите только после полной остановки машины, выключения привода и исключения случайного вращения рабочих элементов.

Каталожные номера и артикулы

Подтверждённый номер ролика кулачкового механизма John Deere: AE25280.

Другие обозначения из раздела OEM AgroVIP: AE11306, AE11578. Их соответствие конкретному исполнению необходимо проверять.

John Deere AE11579: отдельный подшипник ролика по официальной номенклатуре, не тождественный автоматически ролику в сборе AE25280.

Каталожные обозначения товара: 58.169.19, 58.169, 58169.

Артикул товарной позиции AgroVIP: 58.169.19.
