Ролик голки для дроту E10048 John Deere

Ролик E10048 призначений для механізму голки дротяного обв'язування тюкових прес-підбирачів John Deere. Деталь використовується у вузлі спрямування дроту та забезпечує його проходження через відповідну ділянку механізму під час циклу обв'язування тюка.

Призначення та практична користь

Під час роботи прес-підбирача сформований тюк необхідно обв'язати дротом, щоб зберегти його форму після виходу з пресувальної камери. Для цього система обв'язування повинна забезпечувати правильне проходження дроту та узгоджену роботу голок і в'язального механізму.

Ролик E10048 є напрямним елементом системи подачі дроту. Він допомагає організувати проходження дроту в робочому вузлі та зменшити тертя в місці контакту з рухомою ниткою дроту.

Справний ролик важливий для стабільного проходження дроту, запобігання його пошкодженню та правильної роботи механізму обв'язування. Зношення робочої поверхні, перекіс або заїдання ролика можуть створювати додатковий опір руху дроту та порушувати роботу системи.

Місце встановлення

Ролик E10048 використовується в механізмі голки для дротяного обв'язування прес-підбирача John Deere. Конкретне місце встановлення, спосіб кріплення та положення відносно інших елементів системи подачі дроту необхідно звіряти зі складальною схемою відповідного виконання машини.

Конструкція та принцип роботи

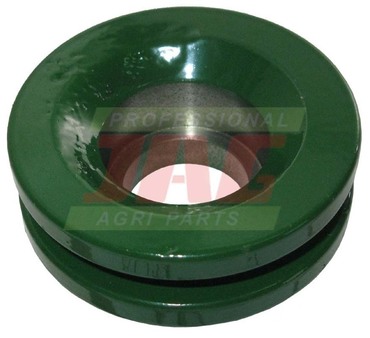

Ролик має круглу конструкцію з робочою поверхнею для контакту з відповідним елементом механізму подачі дроту та центральною посадковою частиною для встановлення на опорі.

Принцип роботи напрямного ролика:

• Спрямування дроту - ролик бере участь у проходженні дроту через відповідну ділянку механізму обв'язування.
• Зміна напрямку руху - робоча поверхня забезпечує огинання ролика дротом відповідно до схеми його заправлення.
• Обертання - під час протягування дроту ролик обертається на своїй опорі, якщо це передбачено конструкцією вузла.
• Зменшення тертя - обертання ролика зменшує ковзання дроту по нерухомих поверхнях у зоні контакту.
• Узгоджена робота механізму - правильне положення ролика допомагає підтримувати передбачену траєкторію проходження дроту.

Ролик E10048 не є самостійним механізмом натягу або скручування дроту. Він працює як складова частина системи обв'язування, а необхідне зусилля натягу та формування з'єднання забезпечують інші елементи відповідного механізму.

Взаємодія з іншими компонентами

Ролик E10048 працює у складі механізму подачі дроту разом з опорними, напрямними та кріпильними елементами.

У розділі «Компоненти» AgroVIP представлені пов'язані деталі:

• Направляюча пластина (тримач ролика) BP1709E, FH312314 John Deere для дроту - елемент кріплення та розташування ролика у відповідному механізмі. Стан посадкових поверхонь і кріпильних отворів важливий для правильного положення ролика.
• Втулка BP14177 John Deere для дроту - пов'язаний елемент дротяного механізму. Його конкретне місце встановлення та відповідність опорі ролика необхідно перевіряти за складальною схемою.
• Натяжний ролик BP14132, FH312130 John Deere для дроту - окремий елемент системи проходження та натягу дроту. Виконує іншу функцію і не є прямою заміною ролика E10048.

У каталозі AgroVIP також наведені інші пов'язані деталі механізмів обв'язування. Перед спільним підбором компонентів необхідно перевіряти, для якого виконання машини вони призначені: дротяного або шпагатного.

Під час ремонту рекомендується оглядати не лише ролик, а й його опору, тримач, кріплення та ділянки проходження дроту. Пошкодження суміжних деталей може спричиняти неправильне положення нового ролика та прискорене зношення.

Ознаки зношення та несправності

• Зношення або пошкодження робочої поверхні ролика.
• Поява гострих крайок, задирок або глибоких слідів контакту з дротом.
• Тріщини, сколи чи деформація деталі.
• Пошкодження центральної посадкової частини.
• Збільшений люфт або перекіс ролика на опорі.
• Заїдання або утруднене обертання.
• Пошкодження дроту під час проходження через механізм.
• Нерівномірна подача дроту або перебої в обв'язуванні тюків.

Такі ознаки можуть бути спричинені також неправильним розташуванням напрямних, пошкодженням кріплень або несправністю інших елементів механізму. Перед заміною необхідно перевірити весь відповідний вузол.

Застосування

Прес-підбирачі John Deere: 214, 219, 221, 224, 330, 332, 336, 339, 342, 346, 349, 359, 456, 459, 466, CB300.

Для правильного підбору необхідно враховувати не лише модель прес-підбирача, а й тип установленої системи обв'язування та виконання механізму голок.

Рекомендації щодо підбору та встановлення

Перед замовленням звірте каталожний номер E10048, форму ролика та його посадкові параметри зі встановленою деталлю. За необхідності використовуйте складальну схему конкретної модифікації прес-підбирача.

Під час заміни перевірте стан тримача, посадкової втулки, кріплень і напрямних елементів. Пошкоджені посадкові поверхні або перекіс опори можуть порушувати роботу нового ролика.

Після монтажу необхідно переконатися у правильності положення ролика, відсутності надмірного люфту та відповідності траєкторії проходження дроту схемі заправлення.

Перед обслуговуванням необхідно повністю зупинити прес-підбирач, вимкнути привід та унеможливити випадкове переміщення робочих механізмів.

ОЕМ номери та артикули

John Deere: E10048.

Додаткове позначення з каталогу AgroVIP: 54-0006.

Артикул товарної позиції AgroVIP: E10048.01.
