Скоба (кронштейн) E11323 John Deere для дроту

Скоба (кронштейн) E11323 для дроту прес-підбирача John Deere

Скоба (кронштейн) E11323 призначена для механізму дротового обв'язування тюкових прес-підбирачів John Deere. Деталь належить до групи кріпильних компонентів, які використовуються у відповідному вузлі прес-підбирача.

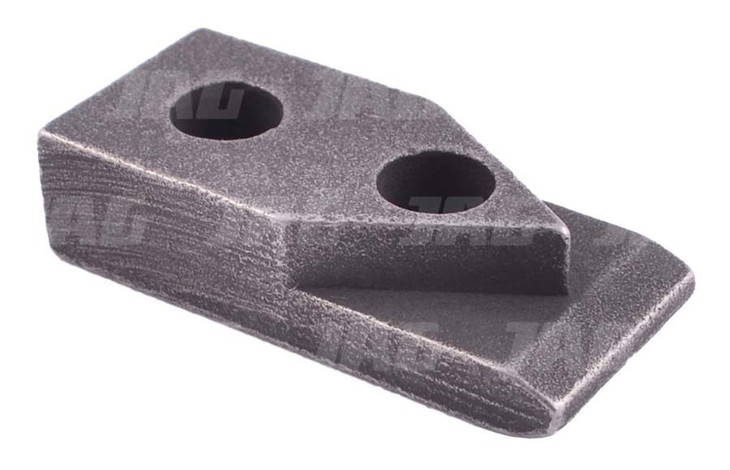

Кронштейн має два монтажні отвори. Під час підбору необхідно враховувати каталожний номер, форму деталі та розташування кріплень. Конкретне місце встановлення визначається за складальною схемою відповідної моделі машини.

Призначення та практична користь

Під час роботи тюкового прес-підбирача сіно або солома надходять до пресувальної камери, де матеріал ущільнюється поршнем. Після формування тюк необхідно обв'язати, щоб він зберігав форму під час вивантаження, транспортування та зберігання.

У прес-підбирачах із дротовим обв'язуванням для цієї операції використовуються механізми подачі, скручування та обрізання дроту. Їхні компоненти повинні бути правильно встановлені й закріплені, щоб робочий цикл виконувався відповідно до конструкції машини.

Скоба E11323 використовується як кріпильний компонент відповідного механізму. Її справний стан важливий для збереження передбаченого конструкцією положення встановлених деталей.

Для фермера перевірка кронштейна має значення під час ремонту дротов'язального механізму. Деформація скоби, пошкодження монтажних отворів або послаблення кріплень можуть спричиняти небажане зміщення суміжних компонентів.

Своєчасна заміна пошкодженого кронштейна допомагає відновити відповідне кріпильне з'єднання та зменшити ризик повторних несправностей, пов'язаних із неправильним положенням деталей.

Місце встановлення

За каталогом AgroVIP скоба E11323 призначена для вузла, пов'язаного з дротовим обв'язуванням тюків у прес-підбирачах John Deere.

Точне місце встановлення, положення відносно провідних і робочих елементів механізму, а також перелік деталей, які безпосередньо кріпляться до скоби, необхідно перевіряти за заводською складальною схемою.

Скобу не слід визначати як універсальний затискач дроту. Її конкретна функція залежить від конструкції вузла, для якого передбачена деталь E11323.

Конструкція та принцип роботи

Скоба E11323 є механічним кріпильним елементом із двома монтажними отворами.

Основні особливості її використання:

• Монтаж у відповідному вузлі. Деталь установлюється у передбаченому конструкцією місці механізму.
• Кріплення. Два монтажні отвори використовуються для встановлення відповідних кріпильних елементів згідно зі складальною схемою.
• Підтримання положення. Справний кронштейн допомагає зберігати визначене конструкцією розташування закріплених компонентів.
• Сприймання навантажень. Під час роботи механізму кріплення та поверхні кронштейна можуть сприймати зусилля від пов'язаних деталей.
• Збереження геометрії з'єднання. Відсутність деформацій і пошкоджень монтажних отворів важлива для надійного встановлення скоби.

Кронштейн не є самостійним приводним або різальним механізмом. Його безпосередню участь у подачі, утриманні чи скручуванні дроту необхідно уточнювати за технічною документацією конкретного прес-підбирача.

Взаємодія з іншими компонентами

У розділі «Компоненти» AgroVIP разом зі скобою E11323 представлені такі запасні частини:

• Втулка прес-підбирача John Deere для дроту - окрема деталь механізму дротового обв'язування. Артикул BP14177.
• Кронштейн (лапка) John Deere для дроту - інший кріпильний компонент, який необхідно відрізняти від скоби E11323. Артикул AE10715.
• Диск підбирача John Deere - окрема товарна позиція, наведена в каталозі пов'язаних компонентів. Артикул E13461.
• Шестерня, зубчасте колесо John Deere - компонент зубчастої передачі прес-підбирача. Артикул E11350.
• Пружина підбирача John Deere - окрема пружинна деталь, зазначена серед пов'язаних товарів. Артикул E13499.

Перелічені позиції представлені у каталозі AgroVIP як компоненти. Це не означає, що всі вони безпосередньо контактують зі скобою E11323 або повинні замінюватися одночасно.

Під час ремонту рекомендується перевіряти стан фактичних кріплень і посадкових поверхонь відповідного вузла. Якщо суміжна деталь деформована або має пошкоджене місце кріплення, встановлення нової скоби може не усунути несправність.

Ознаки зношення та пошкодження

• Деформація або вигин кронштейна.
• Тріщини та інші механічні пошкодження.
• Збільшення або овальність монтажних отворів.
• Пошкодження поверхонь у місцях кріплення.
• Задирки, вм'ятини або сліди надмірного навантаження.
• Ослаблення кріпильних елементів.
• Небажане зміщення скоби або пов'язаних деталей.
• Перекіс встановлених компонентів відповідного механізму.

Порушення роботи дротов'язального механізму не завжди пов'язане з пошкодженням скоби. Причиною також можуть бути несправності приводних деталей, зношення робочих компонентів або неправильне регулювання.

Застосування

Тюкові прес-підбирачі John Deere: 224, 332, 336, 342, 346, 349, 456, 466.

Моделі наведено відповідно до розділу «Застосування» AgroVIP. Перед замовленням необхідно перевірити відповідність каталожного номера E11323 і конструкцію механізму конкретного прес-підбирача.

Рекомендації щодо підбору та встановлення

Перед придбанням звірте номер E11323 із каталогом запчастин машини та маркуванням або формою встановленої деталі.

Перевірте габаритні розміри, форму кронштейна, відстань між центрами двох монтажних отворів, їхні діаметри та спосіб кріплення.

Не рекомендується замінювати скобу іншою деталлю лише через подібну форму або однакову кількість отворів. Розташування кріплень і геометрія виробу мають відповідати конкретному вузлу.

Перед установленням очистьте монтажні поверхні та огляньте спряжені компоненти. Перевірте відсутність деформацій, пошкоджених отворів і непридатних кріпильних елементів.

Установлюйте кронштейн відповідно до складальної схеми та вимог виробника техніки. Після монтажу перевірте надійність фіксації та правильність положення деталей механізму.

Усі ремонтні роботи проводьте лише після повної зупинки прес-підбирача, вимкнення приводу та унеможливлення випадкового спрацювання робочих механізмів.

ОЕМ номери та артикули

Каталожний номер John Deere за AgroVIP: E11323.

Артикул товарної позиції AgroVIP: E11323.

Код товару AgroVIP: 4004.
