Втулка тяги (штовхача) поршня E15566 John Deere латунь 41.5х44.7х30

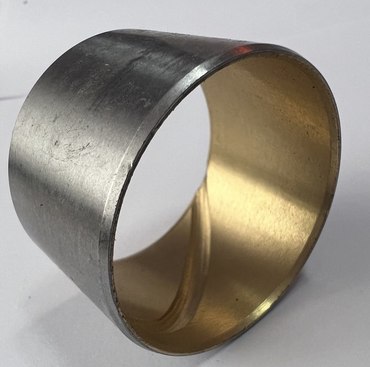

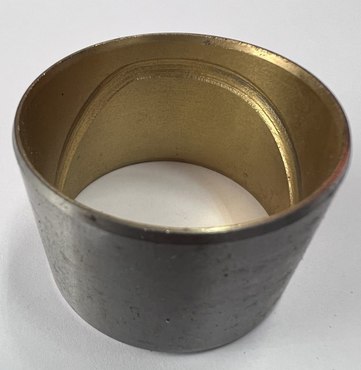

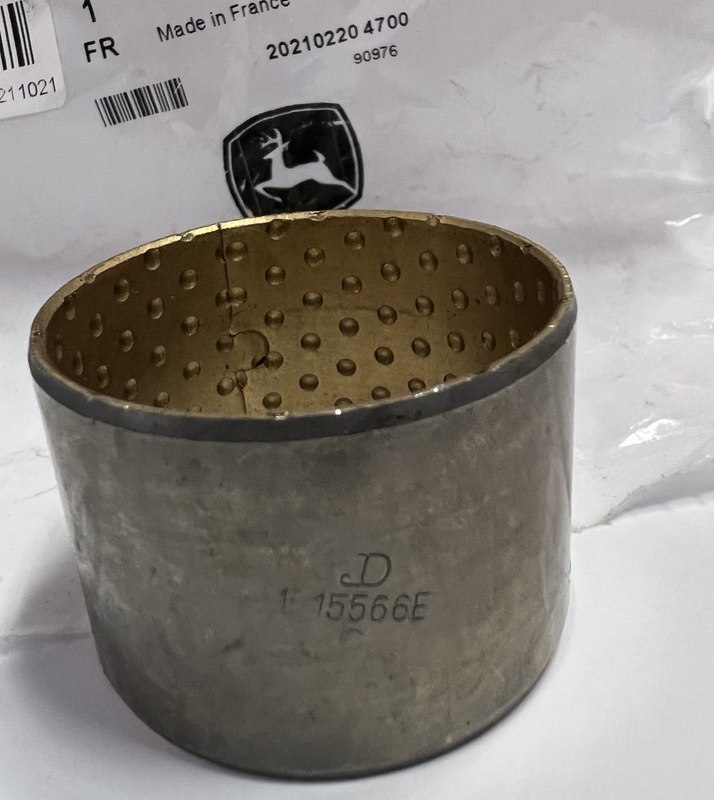

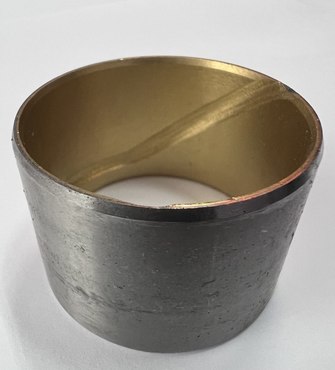

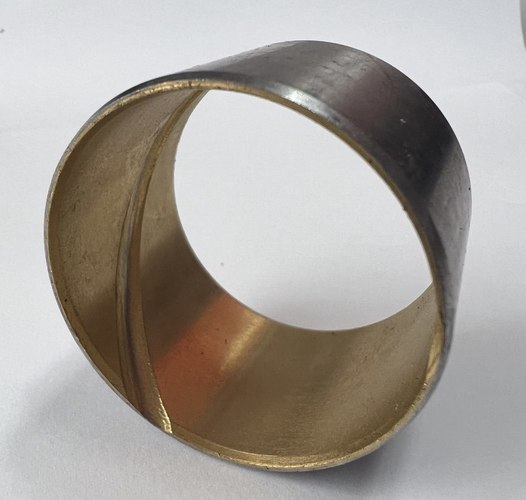

Втулка тяги штовхача поршня E15566 John Deere, латунь, 41.5×44.7×30 мм

Латунна втулка E15566 працює в шарнірному з'єднанні тяги штовхача поршня прес-підбирача John Deere. Розташовується між пальцем і посадковим отвором тяги, утворюючи змінну опорну поверхню ковзання.

Під час заміни перевіряйте не лише втулку, а й палець та посадкове місце. Новою втулкою неможливо усунути люфт, спричинений значним зношенням пальця або розбитим отвором тяги.

Принцип роботи

• Зовнішня поверхня втулки розміщується в посадковому отворі тяги, внутрішня працює з пальцем.
• Під час роботи приводу поршня у з'єднанні відбувається відносний кутовий рух пальця та втулки.
• Втулка сприймає навантаження від пальця й передає його на тягу через свою опорну поверхню.
• За належного змащування та справних поверхонь з'єднання рухається без заїдання і надмірного люфту.
• Спрацювання внутрішньої поверхні збільшує зазор, через що під час зміни навантаження можуть виникати удари та стукіт.

Місце встановлення

У посадковому отворі шарнірного з'єднання тяги штовхача поршня, між тягою та пальцем.

Працює сумісно з компонентами

• Палець тяги штовхача поршня E39069, CC18709.
• Тяга штовхача поршня з посадковим отвором під втулку.

Характеристики

• Тип: втулка шарнірного з'єднання тяги поршня.
• Артикул: E15566.
• Виробник: JAG.
• Країна походження: Польща.
• Матеріал: латунь.
• Внутрішній діаметр: 41,5 мм.
• Зовнішній діаметр: 44,7 мм.
• Ширина: 30 мм.
• Призначення: опора пальця та забезпечення рухомого з'єднання тяги штовхача поршня.

Сумісність

John Deere 330, John Deere 332, John Deere 336, John Deere 339, John Deere 349.

Виробник

JAG (Польща) є виробником цієї втулки за даними AgroVIP.
Деталь призначена для ремонту шарнірного з'єднання тяги поршня зазначених прес-підбирачів John Deere.

Ознаки зносу

• Збільшений зазор між пальцем і втулкою.
• Овальність внутрішнього отвору або нерівномірне спрацювання стінки.
• Задири, глибокі борозни чи тріщини на втулці.
• Стукіт у шарнірі під час зміни напрямку навантаження.

Замінюйте зношену втулку з перевіркою пальця, посадки в тязі та змащування з'єднання.
