Замок 411295933 з'єднання плоского ременя, паса прес-підбирача Claas / John Deere - 200мм

Замок плоского ременя 411295933, U24BS/10-18/T2F200/5KV рулонного прес-підбирача

Замок плоского ременя 411295933, U24BS/10-18/T2F200/5KV призначений для механічного з'єднання кінців пресувальної стрічки рулонного прес-підбирача. Використовується під час встановлення нового ременя або ремонту пошкодженого з'єднання. Шарнірна конструкція дозволяє стрічці утворювати замкнутий контур і проходити через систему роликів пресувальної камери.

Призначення та практична користь

Під час формування рулону пресувальні ремені перебувають під натягом, переміщуються по роликах та беруть участь в обертанні сіна або соломи. Замок утримує кінці стрічки разом і передає робоче навантаження через місце з'єднання.

Використання відповідного замка дозволяє відновити пошкоджене з'єднання без заміни всього ременя, якщо його основна частина та кінці залишаються придатними до подальшої експлуатації.

Правильно встановлений замок забезпечує рух стрічки через ролики та її згинання в місці стику. Це особливо важливо для стабільної роботи ремінної системи під час тривалого пресування.

Конструкція та принцип роботи

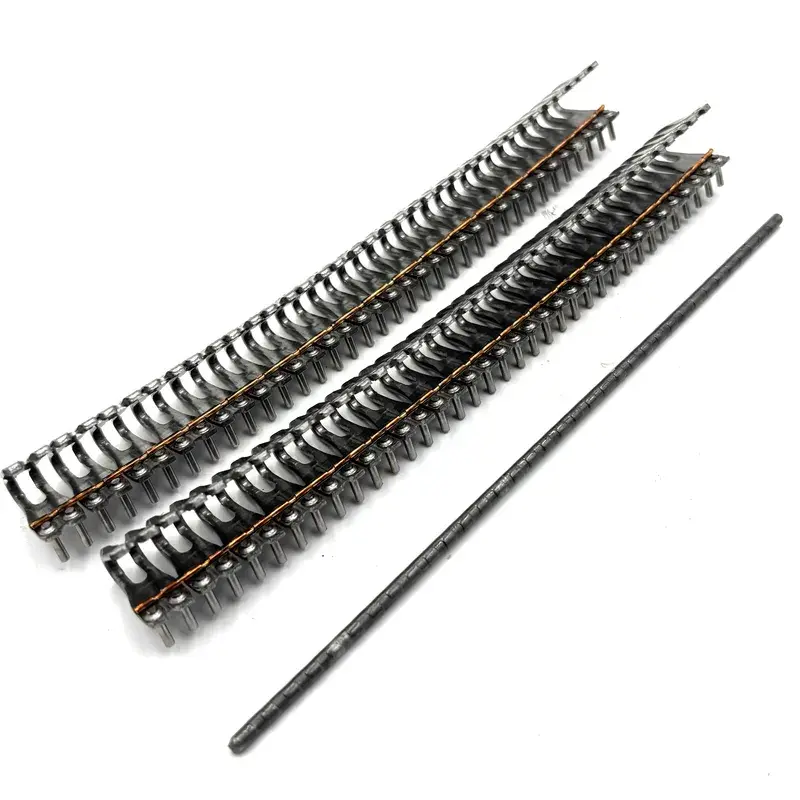

Замок U24BS належить до механічних шарнірних з'єднань із заклепковим кріпленням. Принцип його роботи ґрунтується на фіксації двох кінців ременя металевими пластинами та їх з'єднанні шарнірним стрижнем.

• З'єднувальні пластини - закріплюються на кінцях пресувальної стрічки та утримують матеріал ременя в місці стику.
• Заклепки - забезпечують механічне кріплення пластин до ременя.
• Шарнірні петлі - формують рухоме з'єднання двох частин замка.
• З'єднувальний стрижень T2F - проходить через суміщені петлі та утримує обидва кінці ременя разом.

Коли ремінь проходить через ролик, шарнірне з'єднання дозволяє його кінцям змінювати взаємне положення. Це забезпечує згинання стрічки без жорсткого з'єднання в місці стику.

Взаємодія з іншими компонентами

Замок 411295933 працює у складі ремінної системи рулонного прес-підбирача разом із такими елементами:

• Пресувальна стрічка - бере участь у формуванні та обертанні рулону. Замок з'єднує її кінці в замкнутий контур.
• Приводні ролики - передають рух ремінній системі.
• Напрямні ролики - забезпечують проходження стрічки за передбаченою конструкцією траєкторією.
• Механізм натягу - підтримує необхідний натяг ременів під час формування рулону.

Нерівномірний натяг, пошкодження роликів або бокове зміщення стрічки можуть створювати додаткове навантаження на замок. Тому під час його заміни рекомендується перевіряти стан усієї ремінної системи.

Ознаки зношення та пошкодження

• Деформація, тріщини або злам з'єднувальних пластин.
• Зношення шарнірних петель або з'єднувального стрижня.
• Послаблення, пошкодження чи випадання заклепок.
• Розшарування або надриви стрічки поблизу місця з'єднання.
• Нерівномірне проходження стику через ролики.
• Бокове зміщення або перекіс замкового з'єднання.

При виявленні цих ознак необхідно перевірити не лише замок, а й стан кінців ременя. Встановлення нового з'єднання на пошкоджену або розшаровану стрічку може не усунути причину несправності.

Застосування

Рулонні прес-підбирачі John Deere: сумісність із конкретною моделлю визначається конструкцією пресувальної стрічки та типом її з'єднання.

Рекомендації щодо підбору та встановлення

Перед замовленням перевірте повне маркування замка, ширину та товщину пресувальної стрічки, конструкцію кріплення та тип з'єднувального стрижня.

Замки серій U24BS та U24CS розраховані на різні виконання ременів, тому їх не слід вважати автоматично взаємозамінними.

На AgroVIP також представлений замок U24BS/12-15/T2F175/6KV, 411142400 іншого виконання. Перед вибором необхідно звірити конструкцію та параметри з'єднання.

Під час монтажу слід забезпечити рівне розташування кінців ременя, правильне закріплення пластин та встановлення з'єднувального стрижня. Для монтажу рекомендується використовувати інструмент, призначений для замків серії U24.

Після встановлення необхідно перевірити рівномірність стику, правильність руху ременя та вільне проходження замка через ролики пресувальної камери.

ОЕМ номери та артикули

Основний номер: 411295933.

Каталожні позначення AgroVIP: U24BS, U24BS/10-18/T2F200/5KV, 411142407.

Артикул товарної позиції: 411295933.01.
