Держатель труб подборщика (паук) E13786 John Deere 224T

Держатель труб подборщика (паук) E13786 John Deere для пресс-подборщика

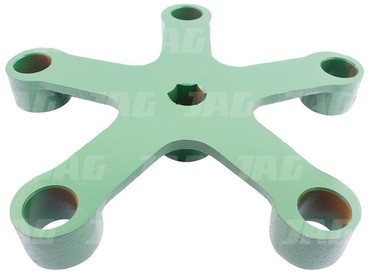

Держатель труб подборщика E13786, также известный как «паук», является элементом механизма подбора сена и соломы пресс-подборщика John Deere. Деталь предназначена для поддержки и правильного расположения труб с пружинными пальцами во время работы подбирающего барабана.

Назначение и практическая польза

Во время работы пресс-подборщика пружинные пальцы захватывают сено или солому из валка и перемещают растительную массу к подающему механизму. Держатель E13786 входит в конструкцию подборщика, обеспечивающую расположение труб с пальцами и их согласованное движение.

Исправный держатель помогает сохранять правильное положение труб подборщика, предотвращать их перекос и чрезмерную нагрузку на сопряжённые элементы механизма. Повреждение или деформация детали может приводить к нарушению работы пружинных пальцев, неравномерному подбору валка и дополнительному износу соединений.

Конструкция и принцип работы

Держатель E13786 имеет конструкцию типа «паук» и используется для поддержки труб подборщика. Во время работы подбирающего механизма трубы с пружинными пальцами перемещаются вместе с барабаном, захватывая растительную массу.

В механизмах подборщика с кулачковым управлением положение пальцев изменяется в соответствии с профилем боковой направляющей, или беговой дорожки. Направляющий ролик перемещается по дорожке, а держатель ролика передаёт заданное движение трубе с пружинными пальцами.

Такая система позволяет пальцам захватывать сено или солому в зоне подбора и изменять положение при передаче массы к подающему механизму.

Взаимодействие с другими компонентами

В разделе «Компоненты» AgroVIP указаны детали механизма подборщика, связанные с работой труб, пружинных пальцев и системы их направления:

• Пружинный палец подборщика - захватывает сено или солому из валка и перемещает растительную массу в направлении подачи. Артикулы: E17615, DC17883.
• Держатель ролика подборщика в сборе - удерживает направляющий ролик и передаёт движение от профиля беговой дорожки к трубе подборщика. Артикулы: DC18667, AE25280, BP14014.
• Ролик подборщика - перекатывается по боковой направляющей и участвует в управлении положением труб с пружинными пальцами. Артикул: AE25280.
• Боковая направляющая подборщика (беговая дорожка) - формирует траекторию движения направляющего ролика в кулачковом механизме подборщика. Артикул: AM3030E.

Указанные компоненты относятся к родственным механизмам подборщика, однако могут применяться на разных моделях John Deere. Их непосредственную совместимость с держателем E13786 необходимо проверять по сборочной схеме конкретного пресс-подборщика.

Признаки износа и повреждения

• Трещины или деформация держателя.
• Повреждение или выработка посадочных и крепёжных отверстий.
• Увеличенный люфт в соединениях труб подборщика.
• Нарушение положения труб с пружинными пальцами.
• Посторонние удары или неравномерная работа подбирающего механизма.

При появлении этих признаков рекомендуется осмотреть держатель, трубы подборщика, пружинные пальцы и их крепления. Причиной неисправности могут быть также повреждения сопряжённых деталей механизма.

Применение

Пресс-подборщики John Deere: 224.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер E13786 с документацией пресс-подборщика. Проверьте конструкцию держателя, расположение крепёжных отверстий и соответствие установленному узлу.

При замене необходимо осмотреть места соединения держателя с трубами подборщика. После установки проверьте правильность положения труб, надёжность креплений и отсутствие задевания подвижных деталей при вращении механизма.

OEM номера

John Deere: E13786.
