Корпус вязального аппарата DC38468, DC38014 John Deere, новый тип - вал 35мм

Корпус вязального аппарата DC38468, DC38014 John Deere - новый тип

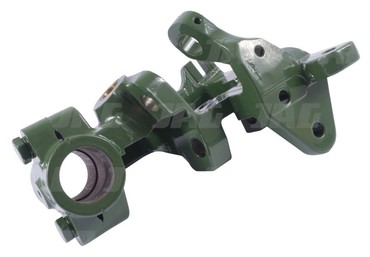

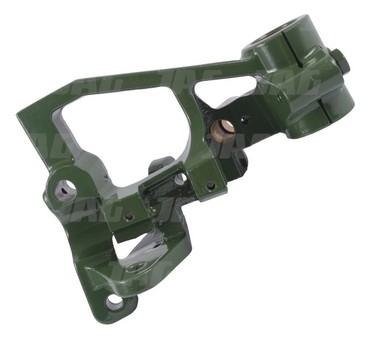

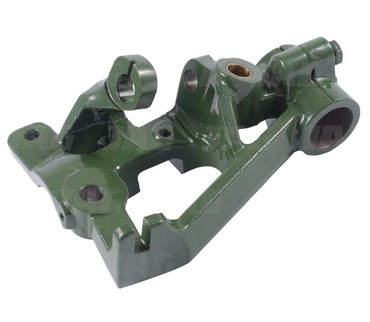

Корпус вязального аппарата DC38468, DC38014 предназначен для узловязального механизма тюковых пресс-подборщиков John Deere. Деталь является несущей основой, на которой устанавливаются и закрепляются компоненты вязального аппарата, необходимые для формирования узла из шпагата.

Это исполнение нового типа, которое в каталоге AgroVIP обозначено как корпус под вал диаметром 35 мм. Для правильного подбора необходимо проверить конструкцию установленного узловязателя, посадочные поверхности и соответствие каталожного номера.

Назначение и практическая польза

Во время работы тюкового пресс-подборщика сено или солома поступают в прессовальную камеру, где поршень уплотняет материал. После формирования тюка запускается механизм обвязки, который создаёт узлы из шпагата и закрепляет спрессованный материал.

Для стабильной работы вязального аппарата важно правильное взаимное положение его рабочих деталей. Корпус DC38468 создаёт конструктивную основу для их установки и работы в соответствии с устройством узловязателя.

Исправный корпус помогает поддерживать надлежащее расположение подвижных компонентов, их опор и креплений. Это важно для согласованной работы механизма во время каждого цикла обвязки.

Для фермера состояние корпуса имеет практическое значение при ремонте вязального аппарата. Изношенные посадочные поверхности, повреждённые крепления или деформация корпуса могут вызывать нарушение регулировки, перекос рабочих деталей и нестабильное формирование узлов.

Замена повреждённого корпуса позволяет восстановить конструктивную основу узловязателя при условии, что другие компоненты также исправны и правильно отрегулированы.

Место установки

Корпус DC38468 устанавливается в составе вязального аппарата тюкового пресс-подборщика John Deere.

Он используется для размещения деталей механизма формирования узла и их крепления в соответствующих посадочных местах.

Точный порядок сборки, расположение осей, втулок, рычагов и других деталей необходимо определять по сборочной схеме вязального аппарата конкретной модели пресс-подборщика.

Конструкция и принцип работы

Корпус вязального аппарата имеет посадочные участки и конструктивные элементы для установки компонентов узловязального механизма. От правильности его геометрии зависит взаимное положение установленных деталей.

Основные функции корпуса:

• Размещение компонентов. Корпус обеспечивает установку соответствующих элементов узловязателя в предусмотренных конструкцией посадочных местах.
• Поддержание взаимного положения. Посадочные поверхности и опоры помогают сохранять необходимое расположение рабочих деталей.
• Восприятие механических нагрузок. Корпус воспринимает усилия от установленных компонентов и передаёт их к соответствующим креплениям.
• Обеспечение работы подвижных элементов. Конструкция корпуса создаёт основу для предусмотренного движения деталей вязального механизма.
• Поддержание регулировки. Исправные посадочные места помогают сохранять настроенное положение компонентов во время эксплуатации.

Сам корпус не завязывает узел и не обрезает шпагат. Эти операции выполняют соответствующие рабочие элементы вязального аппарата. Корпус обеспечивает их конструктивное размещение.

Взаимодействие с другими компонентами

Корпус функционирует в составе узловязального механизма совместно с его рабочими и опорными компонентами.

Во время ремонта необходимо проверять состояние следующих групп деталей:

• Вязальный палец и его рабочие элементы. Участвуют в захвате шпагата и формировании узла.
• Механизм удержания шпагата. Удерживает нити во время соответствующих этапов цикла обвязки.
• Ножевой и рычажный механизмы. Выполняют предусмотренные конструкцией операции по обрезке шпагата и завершению формирования узла.
• Оси, втулки и крепления. Обеспечивают установку и поддержание соответствующего положения подвижных компонентов.
• Приводные элементы. Обеспечивают движение рабочих деталей механизма во время обвязки тюка.

Этот перечень описывает функциональные группы узловязального механизма. Фактический состав деталей, которые устанавливаются непосредственно в корпус DC38468, необходимо проверять по каталогу конкретного исполнения.

На AgroVIP также представлен вязальный аппарат DC35574 John Deere нового типа под вал 35 мм. Это отдельная товарная позиция узловязального механизма. Перед установкой корпуса DC38468 в соответствующий аппарат необходимо проверить совместимость по сборочной схеме.

Для другого исполнения узловязателя на AgroVIP представлен корпус DC18236 под рычаг 19 мм. Он имеет другой базовый каталожный номер и не должен автоматически рассматриваться как замена DC38468.

Признаки износа и неисправности

• Трещины, сколы или другие механические повреждения корпуса.
• Износ или деформация посадочных отверстий.
• Овальность отверстий в местах установки осей и втулок.
• Увеличенный люфт подвижных деталей в посадочных местах.
• Повреждение или деформация крепёжных участков.
• Нарушение взаимного положения компонентов узловязателя.
• Заедание подвижных деталей из-за перекоса или повреждения посадочных поверхностей.
• Посторонние удары или стук во время работы вязального аппарата.
• Невозможность стабильно отрегулировать работу узловязального механизма.

Неправильное формирование узлов не всегда означает повреждение корпуса. Причиной могут быть износ вязального пальца, неисправность механизма удержания шпагата, повреждение ножевого механизма или нарушение регулировки.

Перед заменой корпуса необходимо проверить состояние всего вязального аппарата.

Применение

Пресс-подборщики John Deere: 339, 349, 359, 459.

Применение приведено в соответствии с каталогом AgroVIP. Перед покупкой необходимо проверить конкретное исполнение узловязального механизма и его посадочные параметры.

Рекомендации по подбору и установке

Перед заказом сверьте каталожные номера DC38468 и DC38014 с документацией пресс-подборщика и маркировкой установленного компонента.

Проверьте конструкцию корпуса, посадочный размер под вал, расположение крепёжных отверстий, форму опорных участков и способ установки подвижных компонентов.

Особое внимание уделите различиям между узловязальными аппаратами нового и старого типов. Одинаковое назначение корпусов не означает, что их можно устанавливать вместо друг друга.

При разборке механизма рекомендуется зафиксировать расположение деталей, последовательность установки втулок, осей и креплений.

Перед монтажом очистите посадочные поверхности, проверьте состояние сопряжённых деталей и отсутствие деформаций. Не используйте повреждённые оси или втулки, если они не обеспечивают надлежащее положение компонентов.

После сборки проверьте свободу предусмотренного движения деталей, отсутствие чрезмерного люфта и правильность регулировки узловязального механизма.

Контроль работы вязального аппарата необходимо выполнять в соответствии с сервисной документацией конкретной модели пресс-подборщика.

Все ремонтные работы проводите только после полной остановки машины, выключения привода и исключения случайного срабатывания механизмов.

OEM номера и артикулы

Каталожные номера John Deere по AgroVIP: DC38468, DC38014.

Артикул товарной позиции AgroVIP: DC38468.01.
