Палець тяги E39069, CC18709 штовхача поршня John Deere - 41.3x160

Палець тяги штовхача поршня E39069, CC18709 John Deere для прес-підбирача

Палець тяги E39069, CC18709 призначений для шарнірного з'єднання штовхача поршня тюкових прес-підбирачів John Deere. Деталь утворює опорну вісь з'єднання, передає робоче зусилля між елементами механізму та забезпечує необхідний відносний поворот деталей під час руху приводу поршня.

Призначення та практична користь

Під час роботи прес-підбирача поршень здійснює зворотно-поступальний рух усередині пресувальної камери. Він послідовно стискає порції сіна або соломи, формуючи тюк. Рух поршня забезпечується приводним механізмом, у якому тяги та шарнірні з'єднання передають робоче зусилля.

Палець E39069 є частиною такого з'єднання. Він забезпечує передачу навантаження через тягу штовхача поршня та дозволяє деталям змінювати взаємне кутове положення під час робочого циклу.

Справний палець важливий для стабільної передачі зусилля, зменшення надмірного люфту та запобігання ударним навантаженням у шарнірі. Своєчасна заміна зношеної деталі допомагає уникнути подальшого пошкодження втулки, посадкових отворів та інших елементів приводу.

Місце встановлення

Палець E39069 встановлюється в шарнірному з'єднанні тяги штовхача поршня прес-підбирача John Deere. Він працює у відповідній втулці та з'єднує елементи механізму, які передають рух до поршня пресувальної камери.

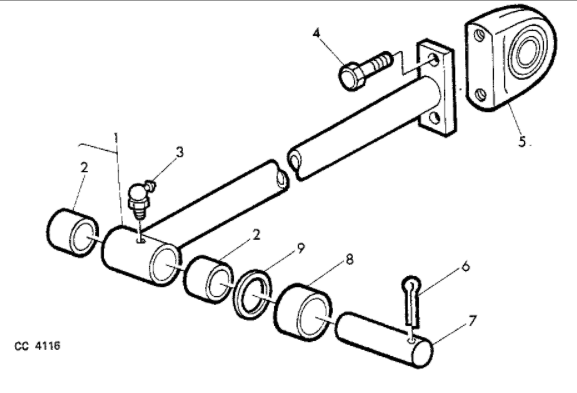

Положення деталі можна перевірити за складальною схемою механізму штовхача поршня відповідної моделі прес-підбирача.

Конструкція та принцип роботи

Палець має циліндричну робочу поверхню для встановлення в шарнірному з'єднанні та конструктивний елемент для фіксації у відповідному вузлі.

Принцип роботи пальця:

• Передача зусилля - навантаження від елементів приводу передається через палець до тяги штовхача поршня.
• Формування шарніра - палець утворює вісь, відносно якої з'єднані деталі можуть змінювати кутове положення.
• Взаємодія з втулкою - робоча поверхня пальця контактує з внутрішньою поверхнею втулки E15566.
• Рух механізму - під час робочого циклу відносний поворот деталей у шарнірі забезпечує передачу руху без жорсткого закріплення з'єднаних елементів під одним кутом.
• Сприймання навантажень - палець і втулка спільно передають зусилля, що виникають під час руху та стискання рослинної маси поршнем.

Правильність роботи залежить від стану робочої поверхні пальця, відповідності втулки, відсутності надмірного люфту та належного змащування шарнірного з'єднання.

Взаємодія з іншими компонентами

Палець E39069 працює разом із деталями шарнірного вузла штовхача поршня.

У розділі «Компоненти» AgroVIP для цього товару зазначено:

• Втулка тяги штовхача поршня E15566 John Deere - встановлюється в шарнірному з'єднанні та створює робочу поверхню ковзання між пальцем і тягою. Під час заміни пальця необхідно перевіряти стан внутрішньої поверхні втулки.

Також у роботі вузла беруть участь:

• Тяга штовхача поршня - передає механічне зусилля та має посадкове місце для шарнірного з'єднання.
• Елементи кріплення та осьової фіксації - утримують палець у передбаченому конструкцією положенні.
• Приводний механізм поршня - забезпечує зворотно-поступальний рух поршня під час пресування.

Заміна лише пальця не завжди усуває несправність. Якщо втулка E15566 має значне зношення або посадковий отвір тяги пошкоджений, люфт може залишитися навіть після встановлення нового пальця.

На AgroVIP також представлено палець тяги E39069, CC18709 в іншому виконанні AGV Parts. Перед вибором рекомендується звірити повне маркування та параметри конкретної товарної позиції.

Ознаки зношення та несправності

• Зношення або нерівномірне спрацювання циліндричної поверхні пальця.
• Поява задирів, глибоких подряпин чи борозен на робочій поверхні.
• Збільшений люфт у шарнірному з'єднанні.
• Пошкодження або деформація отвору фіксації.
• Тріщини, вигин чи інші механічні пошкодження деталі.
• Стук або удари в шарнірі під час зміни напрямку навантаження.
• Заїдання або обмежений рух з'єднаних деталей.
• Нерівномірне зношення суміжної втулки.

Такі ознаки можуть бути пов'язані не лише з пальцем, а й зі станом втулки, кріплень або посадкових поверхонь тяги. Перед ремонтом необхідно перевірити весь шарнірний вузол.

Застосування

Прес-підбирачі John Deere: 330, 332, 336, 339, 349.

Рекомендації щодо підбору та встановлення

Перед замовленням звірте каталожний номер E39069 або CC18709 з документацією прес-підбирача. Перевірте робочий діаметр пальця, довжину, розташування отвору фіксації та відповідність встановленій втулці.

Під час ремонту рекомендується одночасно перевірити палець E39069 і втулку E15566. Необхідно оцінити наявність люфту, стан контактних поверхонь і посадкового отвору тяги.

Перед монтажем очистьте посадкові поверхні та переконайтеся у відсутності пошкоджень. Встановіть палець із передбаченими конструкцією фіксувальними елементами та забезпечте належне змащування шарніра відповідно до сервісної документації.

Після встановлення перевірте правильність фіксації пальця, відсутність надмірного люфту та вільний рух шарнірного з'єднання в межах передбаченої траєкторії.

Обслуговування приводу поршня виконуйте лише після повної зупинки прес-підбирача, вимкнення приводу та унеможливлення випадкового руху механізму.

ОЕМ номери та артикули

John Deere: E39069.

Додатковий номер у каталозі AgroVIP: CC18709.

Артикул товарної позиції AgroVIP: E39069.01.
