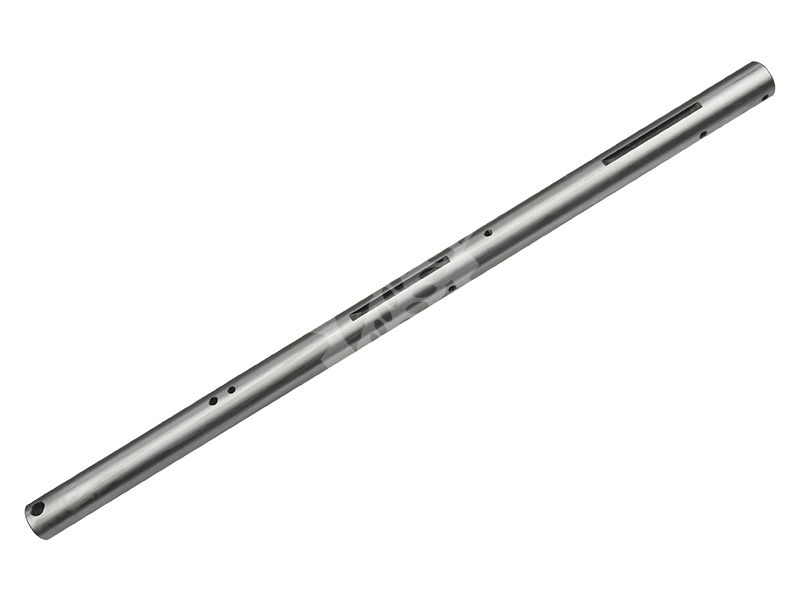

Вал вязальных аппаратов C11536CX, DC18667 John Deere - 28.6x590мм

Вал вязальных аппаратов C11536CX John Deere - 28,6×590 мм

Вал C11536CX предназначен для привода вязальных аппаратов пресс-подборщика John Deere. Передаёт вращательное движение установленным на нём приводным элементам, обеспечивая их работу во время цикла обвязывания тюка.

При появлении люфта, биения или ударов в приводе проверьте вал, его опоры и места крепления деталей. Изношенные посадки могут нарушать взаимное положение приводных элементов даже при исправных вязальных аппаратах.

Принцип работы

• Получает вращательное движение от привода механизма обвязывания.
• Передаёт крутящий момент закреплённым на нём приводным элементам вязальных аппаратов.
• Вращение вала поддерживают его опоры, удерживающие ось в заданном положении.
• При исправных посадках и креплениях приводные элементы сохраняют настроенное взаимное положение.
• Изгиб вала вызывает биение, а износ посадок может приводить к люфту и нарушению точности передачи движения.

Место установки

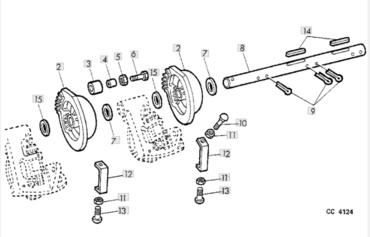

В приводе вязальных аппаратов пресс-подборщика John Deere. Положение деталей на валу и порядок их фиксации определяют по сборочной схеме соответствующей модели.

Работает совместно с компонентами

• Приводные элементы вязальных аппаратов.
• Опоры вала.

Характеристики

• Тип: вал вязальных аппаратов.
• Артикул: C11536CX.
• Обозначение в каталоге AgroVIP: DC17698.02.
• Производитель: JAG.
• Страна происхождения: Польша.
• Диаметр: 28,6 мм.
• Длина: 590 мм.
• Назначение: передача вращательного движения в приводе вязальных аппаратов.

Совместимость

John Deere 332, John Deere 336, John Deere 342, John Deere 346.

Производитель

JAG (Польша) - производитель этой запасной части по данным AgroVIP.
Вал поставляется под брендом JAG для ремонта привода вязальных аппаратов John Deere.

Признаки износа

• Выработка или задиры на посадочных поверхностях.
• Люфт в местах установки опор или приводных деталей.
• Изгиб и заметное биение при вращении.
• Трещины, повреждения мест фиксации или следы проворачивания деталей на валу.

После замены проверьте опоры, крепления приводных элементов и настройку цикла обвязывания согласно инструкции пресс-подборщика.
