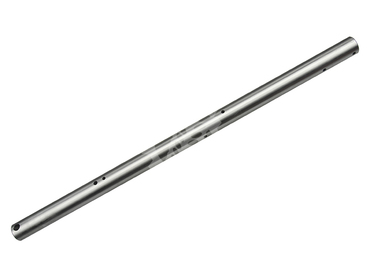

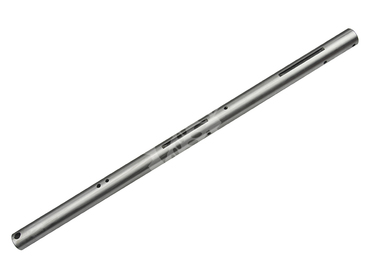

Вал вязальных аппаратов DC17698 John Deere - 28.6x590мм - GERMANY

Вал вязальных аппаратов DC17698 John Deere для пресс-подборщика

Вал вязальных аппаратов DC17698 предназначен для привода механизма обвязки тюков в пресс-подборщиках John Deere. Деталь используется для передачи вращательного движения к установленным на валу приводным элементам вязальных аппаратов и обеспечения их согласованной работы при формировании и обвязке тюка.

Назначение и практическая польза

Во время работы тюкового пресс-подборщика сено или солома поступает в прессовальную камеру, где уплотняется поршнем. После формирования тюка механизм обвязки должен выполнить рабочий цикл, чтобы закрепить спрессованный материал шпагатом.

Вал DC17698 является частью привода вязальных аппаратов. Он обеспечивает передачу вращения установленным приводным элементам и поддерживает их взаимное положение в соответствии с конструкцией механизма.

Исправный вал важен для стабильной передачи движения и правильной работы механизма обвязки. Отсутствие чрезмерного люфта, деформаций и повреждений посадочных поверхностей помогает поддерживать согласованную работу вязальных аппаратов.

Если вал имеет изгиб, изношенные посадочные участки или повреждённые места крепления, это может вызывать биение, смещение установленных деталей, посторонние удары и нарушение работы механизма обвязки тюков.

Место установки

Вал DC17698 устанавливается в узле привода вязальных аппаратов тюкового пресс-подборщика John Deere.

На валу размещаются соответствующие приводные элементы вязального механизма. Его положение поддерживается опорами, а установленные детали фиксируются в соответствии с конструкцией конкретного исполнения машины.

Точное расположение опор, порядок установки приводных элементов и способ их фиксации необходимо проверять по сборочной схеме соответствующей модели пресс-подборщика.

Конструкция и принцип работы

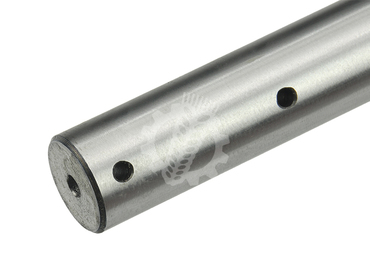

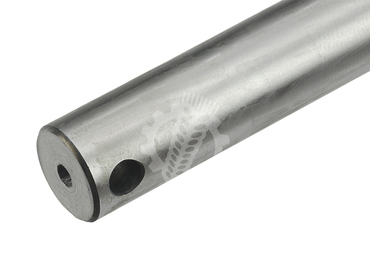

Вал вязальных аппаратов имеет посадочные участки для установки приводных компонентов и конструктивные элементы для их фиксации. Во время работы он вращается в соответствующих опорах и передаёт крутящий момент установленным деталям.

Принцип работы приводного узла:

• Получение вращения - вал приводится в движение от соответствующего механизма привода вязальных аппаратов.
• Передача крутящего момента - вращение вала передаётся закреплённым на нём приводным элементам.
• Работа вязальных аппаратов - приводные компоненты участвуют в приведении в действие механизма обвязки тюка.
• Поддержание положения деталей - опоры вала и крепёжные элементы обеспечивают предусмотренное конструкцией расположение компонентов.
• Завершение рабочего цикла - механизм обвязки выполняет последовательность операций в соответствии с настройками и конструкцией пресс-подборщика.

Вал не формирует узел шпагата самостоятельно. Его функция заключается в передаче механического движения к приводным элементам вязальных аппаратов.

Взаимодействие с другими компонентами

Вал DC17698 работает совместно с опорами, крепёжными элементами и деталями привода вязальных аппаратов.

В разделе «Компоненты» AgroVIP представлены следующие связанные товары:

• Тарелка привода вязального аппарата E65028, E43434 John Deere - приводной элемент механизма вязания, участвующий в передаче движения к соответствующим деталям вязального аппарата.
• Тарелка привода вязального аппарата E43434 John Deere - AGV Parts - другое товарное исполнение приводного элемента, представленное в каталоге AgroVIP.

Обе тарелки представлены как отдельные товарные позиции. Перед выбором необходимо сверить их посадочные параметры, конструкцию крепления и соответствие конкретному исполнению вязального механизма.

При ремонте рекомендуется проверять не только вал, но и опоры, посадочные поверхности приводных элементов и их крепления. Изношенные сопряжённые детали могут оставлять люфт даже после установки нового вала.

Признаки износа и неисправности

• Изгиб вала или заметное биение при вращении.
• Износ посадочных поверхностей в местах установки приводных элементов.
• Люфт между валом и установленными на нём деталями.
• Повреждение отверстий, пазов или других элементов фиксации.
• Задиры, борозды или следы проворачивания сопряжённых деталей.
• Трещины или другие механические повреждения вала.
• Посторонний стук, удары или вибрации во время работы привода.
• Нарушение согласованности работы вязальных аппаратов.

Перебои при обвязке тюков не всегда свидетельствуют о неисправности самого вала. Причиной могут быть также износ приводных тарелок, повреждение опор, неправильное крепление компонентов или нарушение настройки вязальных аппаратов.

Применение

Пресс-подборщики John Deere: 332, 336, 342, 346.

Рекомендации по подбору и установке

Перед заказом сверьте каталожный номер DC17698 с документацией пресс-подборщика и установленной деталью. Особое внимание уделите общей длине, диаметру, расположению крепёжных отверстий, посадочных участков и пазов для фиксации приводных элементов.

Если в каталоге AgroVIP рассматривается альтернативное исполнение вала, необходимо проверить не только основные размеры, но и всю геометрию креплений. Одинаковая длина и диаметр не гарантируют полной взаимозаменяемости.

При замене осмотрите опоры вала, посадочные места приводных тарелок и крепления. Повреждённые или изношенные компоненты необходимо отремонтировать или заменить в соответствии с их техническим состоянием.

Перед монтажом очистите посадочные поверхности и проверьте отсутствие механических повреждений. Установку вала и приводных элементов выполняйте в соответствии со сборочной схемой машины.

После установки проверьте правильность положения вала, надёжность крепления деталей, отсутствие чрезмерного люфта и соответствие работы вязального механизма сервисной документации.

Все работы с приводом вязальных аппаратов выполняйте только после полной остановки пресс-подборщика, выключения привода и исключения случайного движения механизмов.

OEM номера и артикулы

Основной каталожный номер John Deere по AgroVIP: DC17698.

Дополнительные номера из раздела OEM AgroVIP: E39292, E58492, B127512. Взаимозаменяемость отдельных исполнений требует проверки по каталогу техники.

Артикул товарной позиции AgroVIP: DC17698.
